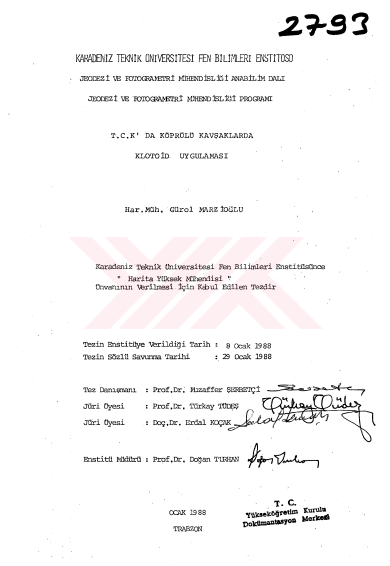

T.C.K.'da köprülü kavşaklarda klotoid uygulaması

Klotoid, sarılma noktası, etrafında sonsuz sayıda dönme yapan bir eğriden ibarettir. Klotoidde eğrilik yarıçapı, eğrin nin uzunluğu ile orantılı olarak azalır. Bu eğrinin aeçiş eğ risi için uygun olan kısmı başlangıçtan itibaren alınan belir li bir kısmıdır. Eğri üzerindeki herhangi bir noktanın e&rilik yarıçanı R ve bu noktanın başlangıç noktasına olan uzaklığı ise R.L=Sab'it ' = A2 dir. A değerine klotoidin parametresi denir ve aynı bir klotoidde A Parametresi sabit kalır. Parametrenin değişmesi ile klotoidin şekli değişmez sadece büyüklüğü değişir. A= 1 alınır sa buna birim klotoid adı verilir. Uygulamada kolaylık olsun diye birim klotoide göre cetveller hazırlanmıştır. Uygulanan, klotoidin değerlerini bulmak için birim klotoiddeki uzunluklar A ile çarpılır açılar ise değiştirilmez. Geçiş eğrisi olarak klotoidin ve kurp yarıçapının seçilmesi klotoid pistoleleri ile grafik olarak yapılır. Bu pistoleler üzerinde klotoidin Paramet resi ve her noktanın eğrilik yarıçapı ve geçiş eğrisinin son nok tasında daire kurbunun yarıçapı yazılıdır. Bunlar değişik para metrelere ve kurb yarıçaplarına göre hazırlanmıştır. Bu pistole ler kesişen almymanlar üzerine oturtulur ve uygun A Parametresi ve R kurp yarıçapı deneme yolu ile bulunmuş olur. Rakordman kurbu geçki elemanı olan klotoid, pratik gerek-. şiirlere iyi bir şekilde cevap verme ve hareket diinatmi|ğinaen;.dfc)lıay.ı yol inşaatında tercih edilmektedir. Kioto idlerden yar.arianılarak hazırlanan güzergah projeleri ve aplikasyonları ile yüzlerce ve hatta binlerce metre uzunluğunda ve birleştikleri daire yayları ile aynı Önemde rakordman kurplarına sahip bulunan güzergahlar gerçekleş tirilebilmektedir. Böyle güzergahlar, yumuşak, güzel ve ekonomik bir şekilde çevre araziye, mevcut bina ve tesislere ve serbest yol kesimleri ile düğüm noktalarındaki (kavşaklar, ayrıl ma yerleri, birleşme noktaları) hareket hızına uyma özelliği sağ layabilmektedir. VII
