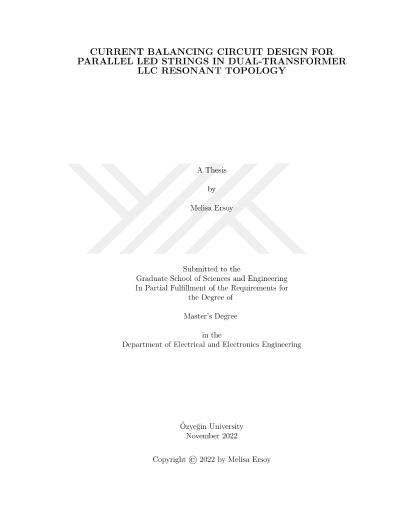

Current balancing circuit design for parallel LED strings in dual-transformer LLC resonant topology

Yeni ekran teknolojileri, daha fazla arka ışık gücüne sahip ve küçük form faktörlü tasarımlar gerektirmektedir. Paralel bağlı LED dizileri birden fazla transformatör tarafından sürüldüğünde, transformatörler arasındaki kaçak endüktans ve LED dizileri arasındaki tolerans kaynaklı voltaj farkı, arka ışıkta diziler arasında akım dengesizliği yaratır. Bu akım dengesizliği aşağıdaki sorunlara neden olur. -Düşük voltajlı LED dizisi daha fazla akım çeker. -Yüksek akım arka aydınlatma üzerinde sıcak noktalar oluşturur ve ürünün ömrü kısalır. Bu sorun, son kullanıcı düzeyinde arka ışıkta parlaklık farkı (dalgalanma) olarak kendini göstermektedir. Bu çalışmada, LLC yarım köprü rezonans topolojisinde iki transformatör kullanılarak sekiz paralel bağlı LED dizisi uygun maliyetli bir akım dengeleme devresi ile simüle edilmiş ve %0.9288 verimde çalışan nispeten ince bir tasarımda gerçeklenmiştir. 145W arka ışık gücü için, trafo kaçak endüktansında %8 ve LED dizi voltajları arasında tolerans kaynaklı %10 fark olduğunda LED dizilerinde ölçülen akım sapması %57.58 idi. Bu durumda LED dizileri arasındaki sıcaklık farkı, TV arka kapağı açıkken oda sıcaklığında 31.8℃ olarak ölçülmüştür. Akım dengeleme devresi ile LED akımları farkı %9.99'a düşürülmüştür. Dizi gerilimleri aynı olduğunda akımdaki maksimum sapma %2,59 olarak ölçülmektedir. Sunulan method aynı arka ışık gücü için klasik arka ışık aydınlatma yöntemine göre maliyet olarak yaklaşık üç kat daha avantajlıdır ve %5,6 daha verimlidir.
