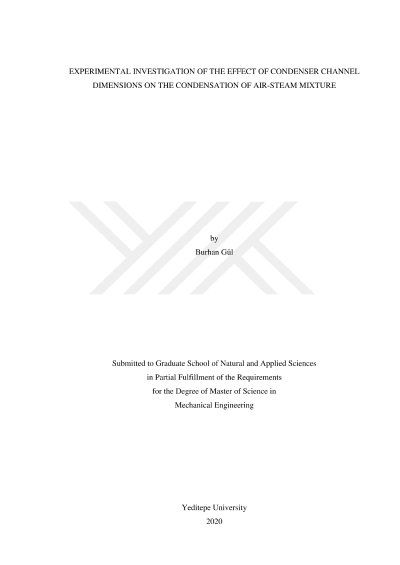

Kondanser kanal boyutlarının havada bulunan su buharının yoğuşmasına etkilerinin deneysel araştırılması

Bu çalışmada havanın içeresindeki buharın yoğunlaşmasını deneysel olarak incelenecektir. Özellikle, yoğunlaşma işlemi sırasında ortaya çıkan ısı ile buharın ve yoğunlaşamayan gazın karışımından elde edilen toplam ısı oranı incelenecektir. Mevcut deneyde hava-buhar karışımının bir işlem sıvısı ve kuru havanın bir soğutma sıvısı olduğu çapraz akış yoğunlaştırıcısı kullanılmaktadır. Test düzeneği aşağıdaki gibi tasarlanmış ve yapılmıştır. Test düzeneğini kapsayan üç ana bölüm vardır. Sırasıyla, işlem döngüsü, soğutma döngüsü ve test kısmı. İşlem döngüsü bir işlem fanı bir ısıtıcı ve bir nemlendiriciden oluşmaktadır. İşlem havası ( hava - buhar karışımı ) soğutma havası açık çevrimde çalışırken kapalı çevrimde çalışmaktadır. Test kısmı, kanalın yüksekliği ve genişliği ayrı ayrı ayarlanabilecek şekilde tasarlanmıştır. Test kısmının üst kapağı, yoğunlaşma sürecinin görünebilmesi için şeffaf olarak seçilmiştir. Test düzeneğinde akış hızı, sıcaklık ve nem oranları PLC sistemi tarafından kontrol edilebilmektedir. Bu nedenle; aşağıdaki durumlarda yoğunlaşma verimliliğinin nasıl etkilendiğini araştırmayı amaçlıyoruz, (1) akış hızı gibi çalışma koşulları ve proses ve soğutma akışları için giriş sıcaklıkları ve nemlilikleri (2) yoğunlaştırma kanalı ebatları. 10 mm kanal yüksekliğinde soğuk hava debisinin yükseltilmesi olumlu yönde toplam ısı transfer katsayısı değerlerini etkilerken yoğuşma verimliliğini olumsuz yönde etkilemektedir. Proses debisinin artması da olumlu yönde etkilemektedir. Fakat kanal yüksekliğinin artması grafiklerden görüldüğü gibi sabit soğuk hava debisi değerleri için olumsuz etkilediği görünmektedir.
