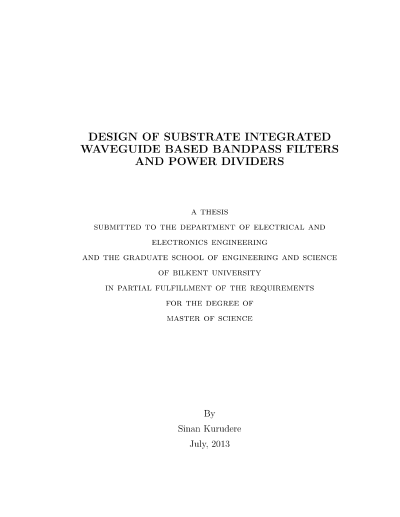

Design of substrate integrated waveguide based bandpass filters and power dividers

Mikrodalga sistem, genellikle, süzgeç, bağlaştırıcı , güç bölücü gibi temel elemanlarla tasarlanır. Mikrodalga frekanslarda dalgaboyu toplu eleman büyüklüğüyle kıyaslanabilir olduğu için dağınık elemanlar kullanılır. Belirli frekanslara kadar mikroşerit yapılar kullanılabilir, fakat yayılma kaybı arttıkça hantal ve pahalı olan dalga kılavuzları kullanılır. Son yıllarda, malzemeye gömülü dalga kılavuzu (MGDK) tabanlı yapılar, az maliyetli, hafif ve verimli yüksek frekans karakteristikleriyle birçok araştırmacının dikkatini çekmiştir. MGDK, dalga kılavuzunun baskı devre gerçeklemesidir. MGDK, malzemenin alt ve üst yüzeyindeki iletkenler ve iki dizi halinde metalik deliklerle tasarlanır. Bu tezde MGDK yapılarını kullanarak, iris tipinde bant geçiren süzgeçler tasarlanmıştır, analiz edilmiş ve doğrulamak için üretilmi stir. Daha sonra, literatürdeki tümler yarıklı halka rezonatör (TYHR) ve dambıl tipinde deforme toprak yapısı (DTY) gömülü süzgeçler incelenip benzetimle doğrulanmıştır. Literatürdeki farklı süzgeç yapıları incelendikten sonra, yeni MGDK tabanlı, ikinci harmoniğin mikroşerit hat altındaki dambıl tipi DTY ile bastırıldığı bant geçiren süzgeç önerilmiştir. Süzgeç üretilmiş ve üretim sonuçları benzetim sonuçlarıyla örtüşmüştür. Son olarak, literatürdeki MGDK tabanlı güç bölücüler ve metalik deliklerin açık-devre uçlu çeyrek-dalgaboyu çubuklarla yapıldığı oluklu MGDK (OMGDK) yapılar incelenmiştir. OMGDK yapısı literatürdeki güç bölücülere uygulanarak yüksek izolasyonlu yeni bir güç bölücü tasarlanmış ve üretilmiştir. Üretim sonuçları benzetim sonuçlarıyla örtüşmüştür.
