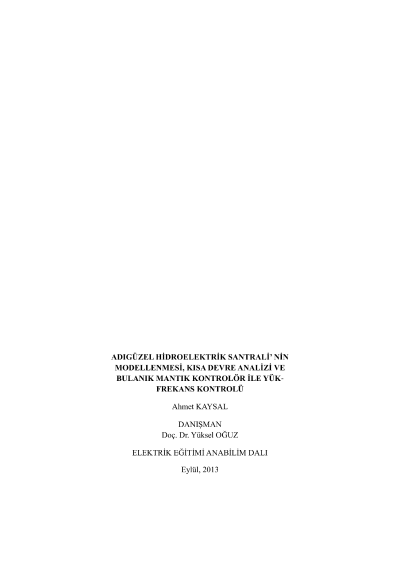

Adıgüzel hidroelektrik santralinin modellenmesi, kısa devre analizi ve bulanık mantık kontrolör ile yük-frekans kontrolü

Bu tez çalışmasında, değişik yükleme durumlarına göre yük-frekans kontrolünün gerçekleştirilmesi için Adıgüzel Hidroelektrik Santralinin (HES) dinamik davranışının modellemesi Matlab/Simulink programı kullanılarak yapılmıştır. 36MVA gücündeki senkron generatör ve sistemdeki diğer bileşenlerin dinamik modeli, gerçek sistemdeki davranışını yansıtacak özellikte oluşturularak hız regülatörü devresindeki kontrolörün değişik yükleme durumlarına göre performansı incelenmiştir. Hız regülatörü devresinde iki çeşit kontrolör tasarlanmış, tasarlanan PID (Oransal-İntegral-Türevsel) kontrolör ve BMK nın (bulanık mantık kontrolör) kıyaslanması simülasyon sonuçları bölümünde farklı yükleme durumlarına göre verilmiştir. Adıgüzel HES te olması muhtemel faz-toprak, faz-faz, iki faz toprak ve üç faz kısa devre arızalarının gerçek sistem parametreleriyle simülasyonları yapılmış ve senkron generatörün teknik kataloğundaki gerçek sonuçlarla kıyaslanmıştır. Yapılan simülasyon çalışmalarında görülmektedir ki değişik yük durumlarında gerilim ve frekanstaki salınımlar 2-4 saniye gibi kısa bir sürede izin verilen tolerans sınırlar içerisinde minimize edilerek HES kararlı duruma gelmektedir. Ayrıca simülasyonu yapılan kısa devre olaylarının gerçek test verileriyle bire bir örtüştüğü görülmüştür.
