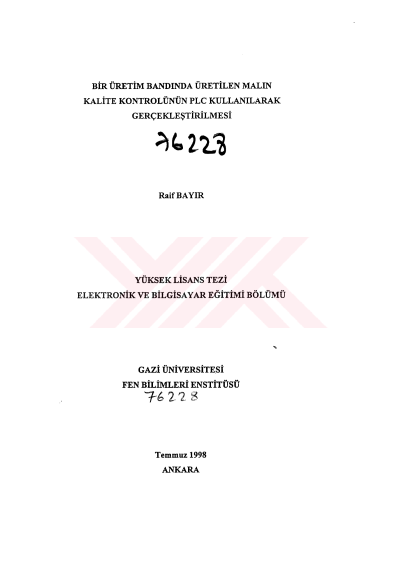

Bir üretim bandında üretilen malın kalite kontrolünün PLC kullanılarak gerçekleştirilmesi

Bu çalışma da bir üretim bandından gelebilecek malzemenin kalite kontrolü yapılmaya çalışılmıştır. Bu kontrol işlemi kullanıcının seçimi ile renk, boyut ve cinse göre yapılabilmektedir. Sistemde bu işlemleri gerçekleştirmek için PLC 1er kullanılmıştır. Yine sistemde üretim kayıtlarının tutulması ve kullanıcı isteklerinin PLC lere iletilmesi için bir PC de kullanılmıştır. Malzemenin boyutu optik sensörler yardımıyla tanınmaktadır. Malzemenin kalınlığı, bir lineer potansiyometre ile ölçülmektedir. Malzemenin rengi ise bir foto direncin değişik renklerde verdiği voltaj çıkışından elde edilmektedir. Renk ve kalınlık ölçme kısımlarından elde edilen voltaj değerleri 12 bitlik ADC kullanılarak PC ye aktarılmıştır. Malzeme kullanıcının belirttiği şartlara uyuyorsa her çalışmada 4 adet değişik özelliğe göre kutulara pnömatik pistonlarla tevzi edilmektedir. Tanınmayan malzemeler ise tanımsız kutusuna hatalı üretim olarak atılmaktadır. Malzemenin cinsi ve üretim bandında malzemenin olup olmadığı temassız sensörlerle tespit edilmektedir. Bu üç değişik çalışma modunda yapılan kontrol işlemlerinin deneysel sonuçlan ve sistemdeki birimlerde kullanılan yöntemlerle ilgili teorik bilgiler tezde verilmiştir.
