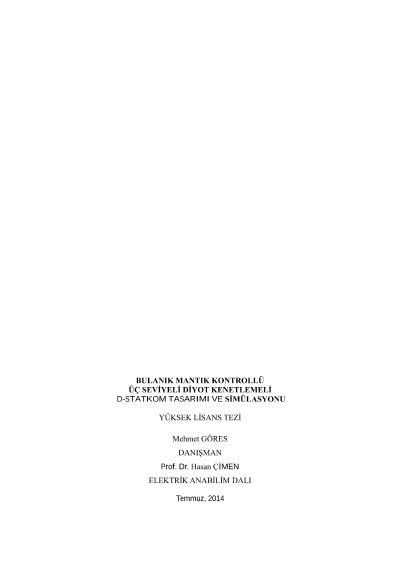

Bulanık mantık kontrollü üç seviyeli diyot kenetlemeli d-statkom tasarımı ve simülasyonu

Bu çalışmada, dağıtım şebekelerinde gerilim regülasyonu ve yük kompanzasyonu için ± 55 kVAr gücünde üç seviyeli diyot kenetlemeli dağıtım statik senkron kompanzatör (D-STATKOM) tasarlanmış ve Matlab/Simulink ortamında benzetimi yapılmıştır. Tasarlanan D-STATKOM üç seviyeli diyot kenetlemeli invertör yapısında ve invertör kısmı faz kaydırmalı taşıyıcıya sahip sinüzoidal darbe genişlik modülasyonu (CPS-SPWM) ile sürülmektedir. D-STATKOM kontrol ünitesi senkron referans çatı altında, doğru akım hat (DA-hat) gerilimi denetleyici, alternatif (AA) gerilim denetleyici ve akım denetleyici olmak üzere üç alt kontrol ünitesinden oluşmaktadır. Bu kontrol ünitelerinde toplamda 4 adet PI denetleyici kullanılmaktadır. Bu tezde ilk olarak D-STATKOM gerilim regülasyonu sonrada yük kompanzasyonu için modellenmiştir. Bu modeller üzerinde klasik PI, 25 kurallı ve 49 kurallı bulanık PI denetleyicilerin performansları oturma zamanına göre birbirleriyle karşılaştırılmıştır. Gerilim regülasyonu modelinde, DA-hat geriliminin düzenlemesi ve ortak bağlantı noktası (OBN) geriliminin düzenlemesi için en iyi performansı 49 kural tabanlı bulanık PI kontrolörle sağlandığı gözlemlenmiştir. Yük kompanzasyonu modelinde ise DA-hat gerilimi düzenlenmesi için 25 ve 49 kural tabanlı bulanık PI kontrolörlerin klasik PI kontrolörden daha iyi performansa sahip olduğu gözlemlenmiştir.
