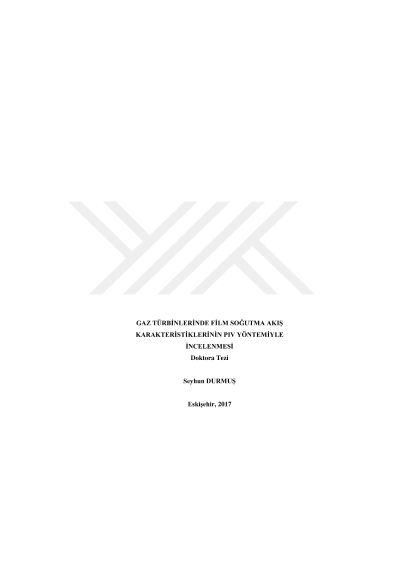

Gaz türbinlerinde film soğutma akış karakteristiklerinin PIV yöntemiyle incelenmesi

Çalışma kapsamında 1/9 ölçekte boyutlandırılmış bir yanma odası cidarında, slot film soğutma, efüzyon film soğutma ve dilüsyon mekanizmalarının hibrit etkileri incelenmiştir. Film soğutma hakkında literatürde yapılan çalışmaların büyük bir çoğunluğunda akış kinematiği hakkında detay bir çalışma yoktur. Bu tezde termal ölçümlerle beraber akış yapıları da ele alınmış ve literatürdeki bu boşluğa katkı sağlamıştır. Test düzeneğinde, ana akımdan gelen sıcak hava ile kompresörden gelen soğuk havanın çapraz akış mekanizmasında oluşan akış yapıları incelenmiş ve Parçacık Görüntülemeli Hız Ölçümü (PIV) ile hız haritaları, girdaplılık konturleri ve akış vektörleri gibi sonuçlar elde edilmiştir. IR termografi yöntemiyle de gerçek zamanlı plaka sıcaklık dağılımları görüntülenmiş ve farklı üfleme oranları için piksel sıcaklık değerlerinden film etkinlik katsayılarına ulaşılmıştır. Ayrıca HAD analizleriyle de 2 farklı konfigürasyon (slot film + efüzyon ile slot film + efüzyon + dilüsyon) ve 3 farklı üfleme oranları için optik hava tünelinin hibrit etkilerinin sayısal doğrulaması yapılmıştır. PIV ve HAD analizlerinde jet lift-off, CRVP, at nalı girdapları, kidney vortisleri ve resirkülasyon baloncukları gibi akış yapıları gözlemleniştir. Slot, film ve dilüsyon hibrit plaka ölçümlerinde eksenel ısıl etkinlik oranları açısında bakıldığında en etkin üfleme oranları efüzyon plakası için 0.24 kg/dak, dilüsyon plakası için de 0.35 kg/dak üfleme oranlarına denk gelen test koşullarında oluşmuştur.
