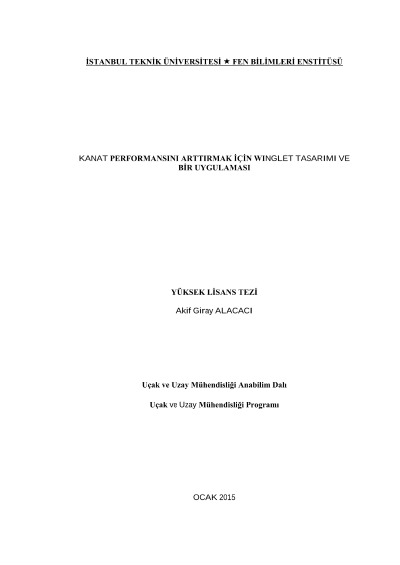

Kanat performansını arttırmak için Winglet tasarımı ve bir uygulaması

Bu tez çalışmasında Bayraktar Tb-2 taktik insansız hava aracına bir Winglet geometrisi tasarlanmış ve optimize edilmiştir. Çalışmanın amacı Winglet entegresi ile kanat aerodinamik verimliliğini minimum ağırlık eklentisi ile arttırmak olarak belirlenmiştir. Çalışmalara başlamadan önce bu konuda daha önce gerçekleştirilen çalışmalar, Winglet tarihi ve çeşitleri incelenmiş ve elde edilen bilgilere dayanılarak Winglet tasarım metodolojisi oluşturulmuştur. Oluşturulan metodoloji Winglet geometrisinde rol oynayan yedi ana parametreyi incelemeye yönelik olup ve incelenen insansız hava aracının uçuş koşullarındaki taşıma sürükleme oranına göre Winglet geometrilerini değerlendirmektedir. Winglet geometrisi yedi ana parametre ile belirlenmektedir. Bunlar; cant açısı, ok açısı, toe açısı, burulma açısı, Winglet genişliği, sivrilme oranı ve Winglet kanat profilidir. Analizlerin ilk aşamasında bahsedilen bu parametreler dikkate alınarak kanat performansı üzerindeki etkileri incelenmiştir. Analizler de Winglet kanat profili için, kanatta kullanılan profile nazaran daha az kalınlıklı olmasından ve Winglet yapılarında tercih edilmesinden dolayı olarak KC-135 Winglet profili kullanılmıştır. Çalışmanın ilerleyen bölümlerinde analizler için açık kaynak olarak sunulan ve matlab tabanlı Tornado VLM kodunu otomatik bir şekilde kullanılmasını sağlayan bir yazılım geliştirilmiştir. Bu sayede analizler boyunca seçilen 384093 adet Winglet yapısına sahip kanat geometrisi daha sistematik ve daha hızlı bir şekilde incelenmiştir. Optimizasyon sürecinde Tornado paket programı kullanılmıştır. Maliyet analizi sonucunda en uygun Winglet genişliğinin 0,6 metre olduğuna karar verilmiştir. Bu Winglet genişliğine sahip bütün Winglet geometrileri içeresinden en verimli sonuç veren Winglet yapısı tespit edilmiş ve Bayraktar Tb-2 İHA için en uygun kanat ucu geometrisi olacağı görüşüne ulaşılmıştır. Tasarlanan Winglet geometrisinin sahip olduğu yüzey alanı kadar mevcut kanada aynı sivrilme oranı ile uzantı eklendiğinde ise kanat performans parametresinin yaklaşık %6 oranında düştüğü gözlenmiştir. Çalışmanın son bölümden ise elde edilen optimum Winglet geometrisi hesaplamalı akışkanlar dinamiği ve deneysel olarak incelenmiştir. Analiz sonuçları ile daha önce elde edilen girdap kafes yöntemi sonuçları kıyaslanmış ve birbirleri ile uyumlu sonuçlar verdiği gözlenmiştir. Bütün çalışmanın sonucunda Winglet tasarım metodolojisi oluşturulmuş ve bu metodoloji ile Bayraktar Tb-2 insansız hava aracı kanat performansını yaklaşık %9 oranında arttıran bir Winglet tasarlanmıştır.
