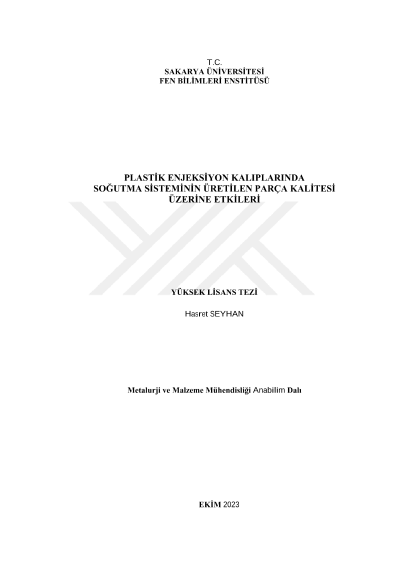

Plastik enjeksiyon kalıplarında soğutma sisteminin üretilen parça kalitesi üzerine etkileri

Plastik enjeksiyon, birçok endüstride seri plastik parça üretimi için yaygın olarak kullanılan bir yöntemdir. Bu üretim sürecinde, eritilmiş plastik malzeme enjeksiyon makinesi aracılığıyla kalıplara enjekte edilir ve ardından soğutularak sertleştirilir. Soğutma sistemi, bu sertleşme sürecini kontrol etmek ve optimize etmek için kritik bir rol oynar. Bu yöntem, plastik parçaların hızlı ve verimli bir şekilde üretilmesini sağlar. Plastik enjeksiyon, otomotiv, elektronik, tıp, ambalaj, oyuncak ve daha birçok sektörde yaygın olarak kullanılır. Çeşitli plastik malzemeler, farklı tasarımlar ve boyutlar için enjeksiyon kalıplama sürecinde kullanılabilir. Plastik enjeksiyon yöntemi, yüksek hassasiyet, hızlı üretim, tekrarlanabilirlik ve çeşitli malzemelerin kullanımı gibi avantajlarıyla bilinir. Ancak, kalıp tasarımı, malzeme seçimi ve sürecin kontrolü gibi faktörler, kaliteyi ve verimliliği etkileyebilir. Soğutma sistemi, kalıp içerisinde plastik parçanın hızlı, homojen ve kontrollü bir şekilde soğumasını sağlamak amacıyla tasarlanmıştır. Bu sistem genellikle kalıp içine entegre edilen su kanalları veya soğutma devreleri ile sağlanır. Soğutma suyu veya uygun soğutucu sıvılar bu kanallardan dolaşarak malzemenin sıcaklığını düşürür ve sertleşmesini hızlandırır. Üretilen parçanın geometrisine, boyutlarına ve özelliklerine bağlı olarak farklı soğutma sistemleri kullanılır. Bu sistemler genellikle kalıplara ek kanallar ekleyerek tasarlanır. Ancak bu ek kanalların oluşturulması işçilik gerektirir ve ayrıca sistemin maliyetini artırabilir. Bu nedenlerden ötürü, bazı işletmeler soğutma sistemi kullanmadan üretim yapmayı tercih edebilirler. Özellikle küçük boyutlu parçaların üretiminde, soğutma sistemini kullanmamak genellikle sorun oluşturmaz. Ancak büyük boyutlu parçaların üretiminde durum daha karmaşık hale gelebilir. Büyük parçaların daha kalın bölgeleri ile daha ince bölgeleri arasında homojen olmayan soğuma hızları meydana gelir. Bu durum, parçanın fiziksel özelliklerinde ve boyutsal doğruluğunda değişikliklere neden olur. Bu çalışma, büyük boyutlu plastik parçalarda soğutma sistemi kullanımının olası etkilerini incelemeyi amaçlamıştır. Parçanın farklı bölgelerindeki soğuma hızlarının, mekanik dayanıklılık, boyutsal tutarlılık ve yüzey kalitesi gibi önemli özellikler üzerindeki etkileri araştırılmıştır. Bu çalışmanın sonuçları, büyük parçaların üretiminde soğutma stratejilerinin tasarımına ve optimizasyonuna dair değerli bir perspektif sunabilir. Üretim Özgürmetal Plastik ve Kalıp San. Firması'nda gerçekleştirilmiştir. Çalışmanın odak noktası, plastik enjeksiyon üretimi sürecinde soğutma sisteminin kullanılmasının ve kullanılmamasının parça özellikleri üzerindeki etkilerini incelemektir. Bu inceleme, xxii firmanın kronik sorunlarından biri olan "plastic seat rib (PSR)" parçası üzerinde yoğunlaşmaktadır. PSR parçasının soğutma sistemi kullanılmadan üretildiğinde delik kısmında oluşan geometrik ve ölçüsel sorunlar, firma için önemli bir zorluktur. Bu bağlamda, firma, soğutma sisteminin bu hatalar üzerinde ne kadar etkili olduğunu araştırmak amacıyla bu çalışmayı desteklemiştir. Araştırma kapsamında, polipropilen malzeme kullanılarak aynı parça üretildi. Bir sette hızlı soğutma koşulları uygulanırken, diğer sette ise soğutma sistemi kullanılmadı. Her iki sette de üretilen parçaların mekanik dayanıklılık, boyutsal doğruluk, kristal yapı gibi özellikleri detaylı olarak karakterize edildi. Sırasıyla boyutsal ölçüm, sertlik testi, XRD analizi ve Moldflow analizleri gerçekleştirilmişitir. Yapılan boyutsal ölçümlerde soğutma sistemi kullanılarak ve kullanılmadan üretilen parçalardan 2şer adet numune alınarak toplamda kritik olan 7 adet ölçü teknik resimdeki değerler baz alınarak ölçülmüştür. Ölçüm yapılan noktaya göre ölçümler dijital kumpas ve CMM kullanılarak gerçekleştirilmiştir. Ölçüm sonucundan soğutma sistemi kullanılmadan üretilen parçaların kritik olan ölçüsünde (delik çapı) tolerans dışında küçük çıkmıştır. Soğutma sistemi kullanılmaması durumunda, plastik malzeme daha yavaş ve düzensiz bir şekilde soğur. Bu durumda, parça kalıp içinde daha uzun süre kalır ve sıcaklık dağılımı homojen olmaz. Bu, parçanın boyutsal olarak küçülmesine neden olmaktadır. Yine her iki setten alınan 2şer adet numuneye shore sertlik testi uyglanmıştır. Soğutma sistemi bağlı iken 60 shore değilen 55 shore ölçülmüştür. Shore sertlik ölçeği genellikle 0 ila 100 arasında bir değer alır. 5 Shore'luk bir sertlik değişimi, 5 birimlik bir fark anlamına gelir. Ancak, bu tür bir değişiklik genellikle görsel veya fiziksel olarak belirgin bir fark yaratmaz. Bu nedenle, 5 Shore'luk bir sertlik değişimi büyük bir değişim olarak kabul edilmez ve genellikle parça özelliklerinde göze çarpan bir fark yaratmaz. Ancak, her durumda, parçanın kullanım amacı ve gereksinimleri göz önünde bulundurulmalıdır. Belirli bir uygulama için gereken sertlik toleransları, 5 Shore'luk bir değişimin önemli olabileceği durumlar olabilir. Özellikle, bazı hassas uygulamalarda, sertlik hassasiyeti daha yüksek olabilir ve daha küçük sertlik değişimleri bile önemli olabilir. Çalışmada yapılan XRD analizi parçaların iki bölgesinden alınarak yapılmıştır. PSR parçasının kulak kısmından alınan kesitlerin XRD analizi sonucunda, soğutma sistemi kullanılmadan yapılan üretimin kulak ve delik kısımlarını karşılaştırırsak kulak kısmı nispeten daha ince olduğundan delik kısmına göre daha hızlı soğuyacaktır fakat farklı kristal yapıların oluşmadığı görülmüştür. Yaptığımız çalışmada tek değişken faktör soğutma sisteminin varlığı olduğundan farklı kristal yapıları oluşturacak bir etken bulunmamaktadır. XRD analizi, kristal yapıların varlığını ve kristal yapıların özelliklerini belirleyen bir tekniktir. XRD analizinde, malzeme örnekleri X-ışınlarına maruz bırakılır ve bu X-ışınları kristal yapılar tarafından saçılır. X-ışınlarının saçılma desenleri, malzemenin kristal yapısı hakkında bilgi sağlar. Kontrolsüz soğutma ve hızlı soğutma yöntemleri farklı kristal yapılar oluştursa da XRD analizi sırasında ölçülen kristal yapıların saçılma desenleri benzer olabilir. Bu nedenle, kontrolsüz soğutma ve hızlı soğutma sonucu üretilen polipropilen örneklerinin XRD analizi benzer sonuçlar vermektedir. Aynı zamanda Moldflow analizi yapılmıştır. Bu analizde soğutma sistemi kullanılması ve kullanılmaması durumları simüle edilmiştir. Yapılan analiz sonrası hacimsel büzülme farklılıkları hızlı soğutma sistemi kullanılarak yapılan üretimde, kontrolsüz soğutma ile yapılan üretime göre daha fazladır. xxiii Hacimsel büzülmenin tüm parça boyunca tekdüze olmadığına dikkat etmek önemlidir. Parçanın farklı alanları, soğutma hızları, parça kalınlığı ve parça geometrisindeki farklılıklar nedeniyle değişen seviyelerde büzülme yaşayabilir. Bu muntazam olmayan büzülme, parçanın farklı bölgelerinde parça bozulmasına, eğrilmeye veya boyutsal değişimlere neden olabilir. Sonuçlar yapılan literatür araştırmasını destekler niteliktedir. Soğutma sistemi kullanlan üretimde büzülme oranı kullanılmayan üretime göre daha fazladır. Fakat bu farklılık parça geometrisini etkilemeyecek seviyededir. İki üretime ait yüzey ve kalıp sıcaklıklarını gösteren moldflow analizinde soğutma sistemi kullanılarak yapılan üretim sonucu yüzey sıcaklığı daha düşüktür. İki üretim sonucu da parça da gözle görülür bir yamulma ve çarpılma olmamıştır. İki üretime ait yüzey sıcaklık farklılıkları moldflow analizi sonucuna göre soğutma sistemi kullanılmadığında parça kontrolsüz olarak soğuyacağından parçada bölgesel sıcaklık farklılıkları oluşur. Bu farklılık artık strese neden olur. Bu da parça da et kalınlığı fazla olan bölgede çekmeye sebep olur. Üreticiler, Moldflow analizini kullanarak enjeksiyon kalıplama sürecini simüle ederek PP parçalardaki artık gerilimi tahmin edip analiz edebilir ve etkisini en aza indirgemek için kalıp tasarımını ve enjeksiyon kalıplama sürecini ayarlayabilir. Bu, minimum kusur, azaltılmış bükülme ve geliştirilmiş boyutsal doğruluk ile yüksek kaliteli parçalarla sonuçlanabilir. Araştırmanın bulguları, soğutma sistemi kullanımının parça kalitesini önemli ölçüde iyileştirebileceğini göstermektedir. Soğutma sistemi, parçaların iç ve dış bölümleri arasındaki sıcaklık farkını azaltır ve çekme, yamulma gibi istenmeyen deformasyonları azaltır. Ayrıca soğutma sisteminin kullanılması parçanın kalınlığına ve geometrisine bağlı olarak parça içindeki gerilmeleri dengeler ve deformasyonları önler. Öte yandan soğutma sistemi kullanılmazsa parçanın soğuma süresi uzar ve homojen bir şekilde soğutulamaz. Bu da çekme, eğilme ve deformasyon gibi sorunlara yol açabilir. Ayrıca kalıp döngü süreleri daha uzun olabilir ve üretkenlik üzerinde olumsuz etkileri olabilir. Bu makalede sunulan bulgular, plastik enjeksiyonda soğutma sistemi kullanımının parça kalitesini iyileştirdiğini ve istenmeyen deformasyonları azalttığını göstermektedir. Soğutma sisteminin etkili bir şekilde tasarlanması ve optimize edilmesi, parça imalat sürecinde önemli bir faktördür ve enjeksiyon kalıplama endüstrisinde daha iyi sonuçlar için dikkate alınmalıdır.
