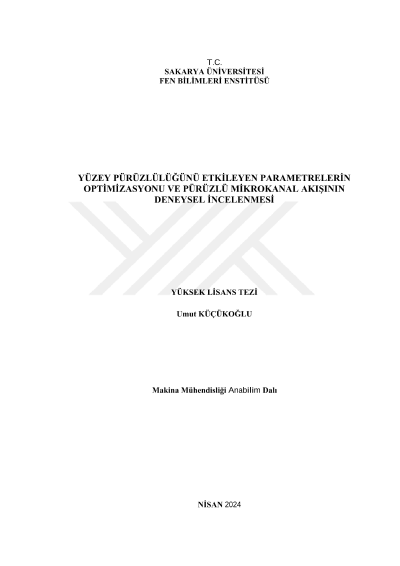

Yüzey pürüzlülüğünü etkileyen parametrelerin optimizasyonu ve pürüzlü mikrokanal akışının deneysel incelenmesi

Yapılan çalışmada pürüzlü mikrokanallı ısı alıcıları üretilerek, üretim parametrelerinin pürüzlülüğe etkisi incelenmiştir. İşleme tekrarı, pürüzlülük, hidrolik çap ve en-boy oranındaki değişimlerin mikrokanallı ısı alıcıları üzerinde, kanat yapısı, akış karakteristiği ve ısı transferi gibi konulara etkilerin optimizasyonunu sağlamaktadır. Deney bulguları geleneksel bağıntılarla karşılaştırılmış olup benzer problem ile karşılaşacak araştırmacılara ışık tutacak bir altyapı oluşturmakta ve konuyla ilgili çalışacak sanayi kollarına bir referans teşkil edebilmektedir. Mikrokanallı bir ısı alıcıda sistem performansına etki eden pürüzlülük parametresini optimize etmektir. Mikrokanal ısı alıcıları, Sakarya Üniversitesi Geliştirme ve Uygulama Merkezi (SARGEM) Mikrokanal Isı Transferi Laboratuvarı'nda üretildi ve test edildi. Testlerde kullanılan ısı alıcıları alüminyum ve bakır malzemelerden yapılmıştır. Her bir ısı alıcısında 15 adet paralel kanal bulunmakta olup, kanallar tel erezyon yöntemi ile imal edilmiştir. İşleme ve ilerleme hızları sabit tutularak işleme tekrarı değiştirilerek farklı pürüzlülük özelliklerine sahip kanallar üretilmiştir. Isı alıcıların kanal boyutları taramalı elektron mikroskobu (SEM, Jeol JSM 6060 LV) ile belirlendi. En az 3 farklı kanalda kanal genişliği ve uzunluğu ölçülerek ortalama değerler ve hidrolik çap hesaplanmıştır. Kanal pürüzlülük ölçümleri KLA Tencor P6 standart profilometre cihazı ile yapılmıştır. Pürüzlülük değerleri (Ra) incelendiğinde en yüksek pürüzlülük değeri 7,35 µm, en düşük pürüzlülük değeri 0,5 µm olarak ölçülmüş ve genel olarak verilerin 3 µm‟ nin altında olduğu görülmüştür. Bütün deneylerin ortalama pürüzlülük değeri ise 3,71 µm olmuştur. Her biri (20 mm x 20 mm) dış ölçülere sahip, kanalların farklı en-boy oranlarına ve pürüzlülük değerlerine sahip toplam 18 farklı soğutucu numunesi hazırlanmıştır. Hesaplamalarda kullanılan hidrolik çaplar SEM görüntülerinden elde edilmiştir. Bu çalışmada Taguchi deney tasarımı yöntemi kullanıldı. Al ve Cu malzemeden hidrolik çapları 400 ile 500 µm arasında değişen 18 adet ısı alıcısı üretildi. Bu ıs ılıcıların diktörtgen kesitli paralel mikrokanallardan sahiptir. Bu mikro kanalların ortalama pürüzlülük değerleri (Ra) 0,5 ila 7,5 mikrometre , en boy oranlarıda 0,4 ila 2,5 arasında değişmektedir. Mikrokanallı bir ısı alıcıda sistem performansına etki eden pürüzlülük parametresini Taguchi yöntemi ile optimize edildi. Optimizasyonda malzeme cinsi, tasarım ve işleme faktörü için optimum, sinyal-gürültü oranları kullanılmıştır. Benzer hidrolik çapa sahip mikro kanallı çalışmalarda için pürüzlülük değerinin bulunmasında referans olacak formülasyon elde edildi. Elde edilen geleneksel teorik hesaplar ile deney sonuçlarında basınç ve sıcaklık değerlerinin tutarlı olduğu, sürtünme faktöründe farklar olduğu görülmüştür. Çalışmada deney tasarımının gereği olarak 18 deney yapılmış ve toplam olarak 18 gözlem alınmıştır. Yüzey pürüzlülük ölçümü Ra değeri cinsinden her numune için 3 kez tekrarlanmış olup ortalaması alınmıştır. Toplanan veriler Minitab programının Taguchi analiz kısmında "en küçük en iyi" kriterine göre çözümlenerek gerekli veri ve grafikler elde edilmiştir. Taguchi deney tasarım metodu uygulamasında siyah görüntü oranları için malzeme cinsi olarak Bakır , Tasarım da A tipi İşleme tekrarında 3 kesim olan en ideal parametre çıkmaktadır. Anova metodunda en fazlı etki eden parametre sırasıyla %49,20 ile Tasarım %27,4 ile İşleme tekrarı %12,87 ile malzeme cinsi parametreleridir. Anova modelimizin güvenilirliği %89,62 çıkmıştır. Literatürde genel kabul olarak görülen uygunluk değeri %85 üzeri için kabul görmüştür. Bu çalışma için model uygulanabilir soncuna ulaşabiliriz. Polinom regresyon analizinde 2 farklı malzemeden biri ile farklı tasarımdaki ürünler ile deney yaparsanız farklı işleme tekrarları ilen verilen formül ile deney yapmadan pürüzlülük değerlerine Regresyon denklemine ulaşılabildiği gösterildi. Yüzey Pürüzlülüğü ( µm ) = - 0,1154 + 1,070 Tahmini Yüzey Pürüzlülüğü (µm) - 0,00876 Tahmini Yüzey Pürüzlülüğü (µm)2 Deney düzeneğinin ana unsurları su deposu, pompa, filtre, chiller deney bölümü, ısı eşanjörü, su banyosu, vanalar, güç kaynağı, ölçme ve veri toplama elemanıdır. Akışın görüntüsünü elde etmek için üstte bir cam plaka kullanılır ve sızdırmazlığı sağlamak için saplama somun setleri ile paslanmaz çelik plakaya sabitlenir. Akış deneylerinde çalışma sıvısı olarak deiyonize su kullanılmıştır. Isı alıcıları sabit ısı akısı koşullarında test edilmişlerdir. Tek fazlı deneylerde, akışkanın giriş sıcaklığı sabit sıcaklık banyosu ile 20°C'ye ayarlanmıştır. Giriş ve çıkış akışkan sıcaklıkları ve duvar sıcaklıkları K tipi termokupllar ile ölçülmüştür. Basınç düşümü, girişe yerleştirilen 0-1 bar aralığındaki yüksek hassasiyetli Keller basınç transmitteri ile ölçülmüştür. Toplam ısıtma gücünün 123 W'a ulaşabildiği kartuş ısıtıcılar kullanıldı ve ısıtma gücü bir güç kaynağı ve dijital watt metre ile tam giriş gücü ile düzenli olarak kontrol edildi. Isı kayıpları literatürde kullanılan bir yöntemle belirlenmiştir . Isı kayıplarını belirlemek için güç kaynağı sabit bir termal güç değerine ayarlandı ve sıcaklıklar ölçüldü. Sıcaklıklar farklı termal güç ayarlarında tekrar ölçüldü. Isı kaybı kalibrasyon eğrisi, ölçülen sıcaklıklar vasıtasıyla elde edildi. Akış deneylerinde testler aynı koşullar altında en az üç kez tekrarlanmış ve veri toplayıcı aracılığıyla anlık olarak bilgisayara kaydedilmiştir. Tek fazlı akış koşullarında gerçekleşen deneyler 155
