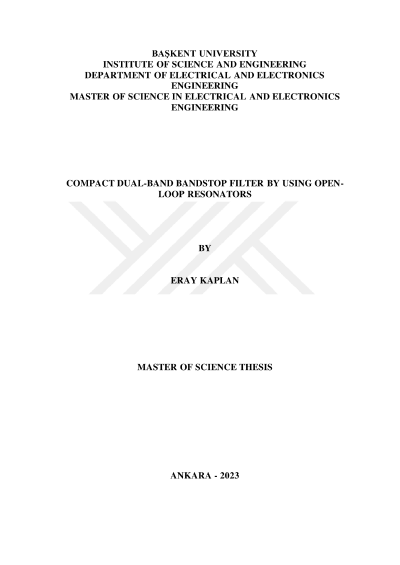

Açık halka rezonatörleri ile kompakt çift bantlı bant durduran filtre tasarımı

Bu çalışmada ikinci dereceden çift bantlı bant durduran filtre tasarım yöntemi tanıtıldı. Durdurma bantları geniş bantlı alıcılara girişim yapan 2110 MHz – 2200 MHz ve 2500 MHz –2690 MHz aralığında olan LTE bantları seçildi. Çift bantlı bant durduran filtreyi sentezlemek için doğrudan bağlaşım matrisi sentezleme yöntemi kullanıldı. Çift bantlı filtre sentezleme yöntemi, sentezlenen tek bantlı filtre bağlaşım matrisi kullanılarak çift bantlı filtre elde edilmesi ile sadeleştirildi. Bu sadeleştirme, kare açık halka rezonatörlerinin gruplanmış halde kullanılıp iki modlu rezonatör elde edilmesi ile başarıldı. Rezonatörlerin gruplanması sonucu boyut küçültüldü ve kayıplar azaltıldı. Buna karşın, bant bastırma değeri korundu. Bağlaşım matrisi sentezlendi ve aynı matrisi kullanarak iki ayrı filtre RT/Duroid 6010 ve FR-4 alttaş malzeme üzerinde tasarlandı. RT/Duroid 6010 alttaş malzemesi kullanılarak tasarlanan filtre potansiyel yüksek RF performansı sebebiyle simülasyonlarda kullanıldı. Fakat, üretim ve ölçüm için maliyet etkin olan FR-4 alttaş malzemesi kullanılarak tasarlanan filtre seçildi. Ölçüm sonuçları tasarlanan filtrenin tasarım beklentilerini karşıladığını gösterdi.
