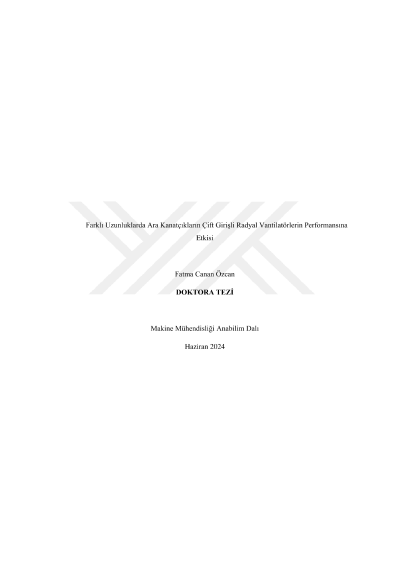

Farklı uzunluklarda ara kanatçıkların çift girişli radyal vantilatörlerin performansına etkisi

Vantilatörlerde genel verimin artırılmasında etken parametreler çark çapı, kanat açıları, kanat eni ve kanat sayılarıdır. Enerjinin verimli kullanımı için vantilatörlerde çarklara ara kanatçıkların ilavesi alternatif çözüm olabilir. Ara kanatçıklar, optimum tasarım sağlamak ve en iyi çalışma bölgesini belirlemede etkendirler ve genelde kanat kanallarının geometrik ortasına, çark girişinden çıkışa veya çark çıkışından girişe doğru yönlendirilerek yerleştirilir. Ara kanatçıkların en önemli özelliği, akış ayrılması kontrolünün kolay olmasıdır. Sınır tabaka ayrılması, akış yönünde kalınlığı artan tabakanın, dıştaki akış nedeniyle statik basınç yüklemesi yaptığı akış bölgesinde meydana gelir. Bu bölgede, sınır tabakası cidardan ayrılır ve uzaklaşır. Durgun akış bölgesindeki basınç, sürtünme direncinden daha fazla olduğundan, sınır tabakadaki ayrılma, toplam akış direncinin artmasına neden olur. Ara kanatçıklar ile ayrılma kayıpları azalacağından kanat yüzeylerine gelen yükler azalacaktır. Dolayısıyla kanatta birim alana gelen yükü düşürmek için en iyi çözüm, mevcut yüzeylere ek yeni yüzeyler oluşturmaktır. Büyük debili vantilatörlerin kaplayacağı alan büyük olacağından daha küçük alanda aynı debiye ulaşmak için daha küçük alan kaplayacak çift girişli radyal vantilatörlerin tasarımı öngörülür. Buradan hareketle yapılan bu çalışmada çift girişli radyal vantilatör çarkına eklenen 3 farklı uzunluktaki ara kanatçıkların vantilatör karakteristiklerine etkisi araştırılmıştır. Anahtar Kelimeler: Çift Girişli radyal vantilatör, Çark, Ara kanatçık, Kanat sayısı, Kanat uzunluğu, Vantilatör karakteristikleri, HAD analizi
