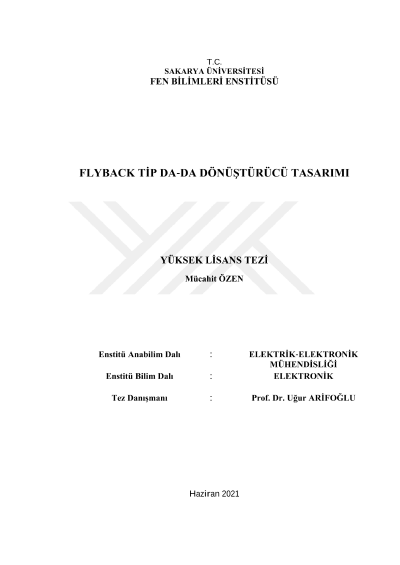

Flyback tip DA-DA dönüştürücü tasarımı

Günümüzde anahtarlamalı güç kaynakları yüksek verim, hızlı geçiş cevabı, yüksek güç yoğunluğu ve güvenilirliğinden dolayı endüstride tercih edilmektedir. Literatür araştırması yapıldığında birçok anahtarlamalı güç kaynağı topolojisine rastlanacaktır. Flyback dönüştürücü devre üzerindeki eleman azlığı ve ekonomik nedenlerden dolayı düşük gerilim ve orta seviyeli güç uygulamalarında diğer izoleli dönüştürücülere göre tercih edilmektedir. Bu tez çalışmasında 40W'a kadar güç verebilen verimi %75'in üzerinde olan bir flyback dönüştürücü tasarımı amaçlanmıştır. Tasarım başlangıcında flyback dönüştürücüsünün çalışma prensibi ve çalışma durumları incelenmiştir. İnceleme sonucunda tasarım için önce gerekli olan bağıntılar elde edilmiş daha sonra transformatör, kontrol devresi ve bastırma hücresi tasarımı için gerekli olan bağıntılar çıkartılmıştır. Gerekli olan bağıntılar çıkarıldıktan sonra güç kayıpları ve uygulama devre tasarımında kullanılan parametreler hesaplanmıştır. Hesaplanan değerler ile devrenin simülasyonu gerçekleştirilmiştir. Simülasyon sonuçları kullanılarak uygulama devresi tasarlanmıştır. Anahtar kelimeler: Flyback dönüştürücü, anahtarlamalı güç kaynağı, transformatör, bastırma hücresi
