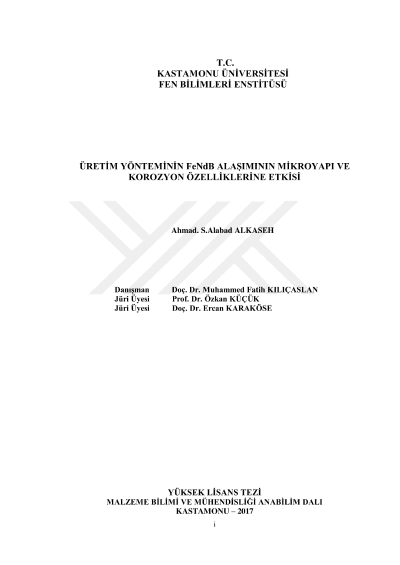

Üretim yönteminin fendb alaşımının mikroyapı ve korozyon özelliklerine etkisi

Eriyik eğirme yöntemi ile üretilmiş (ağırlıkça % 30) Nd - (ağırlıkça % 69) Fe - (ağırlıkça%1) B manyetik alaşımı şerit ve toz formlarda hazırlanmıştır. Her iki formdaki alaşımlar optik mikroskop (OM), taramalı elektron mikroskobu (SEM), SEMe bağlı enerji dağılımlı spektroskopi (SEM-EDS) ve X-ışını kırınım teknikleri kullanılarak incelenmiştir. Her iki formdaki alaşımların korozyon performansları Gamry potensiyostat kullanılarak Tafel Polarizasyon ve elektrokimyasal empedans (EIS) teknikleri ile araştırılmıştır. Yüzey araştırmaları Fe, Nd-Fe-B, Nd ve B fazlarının varlığını ortaya çıkarmıştır. SEM aygıtı kullanılarak toz ve şerit için yapılan öğesel dağılım haritalaması, sadece Nd için nispeten geniş bölgeler; sadece B için küçük bölgeler; sadece Fe için bölgeler ve öğe yüzdeleri B,Nd ve Fe için sırasıyla (%1, %3, %96) olan NdFeB için geniş bölge ortaya çıkarmıştır. Bu sonuçlar EDS analizi sonuçlarıyla doğrulanmıştır. Korozyon araştırması, eriyikten çekilmiş alaşıma kıyasla toz formdaki alaşımın çok düşük korozyon akımı ve korozyon hızı gösterdiğini ortaya çıkarmıştır. Normal su içinde toz formdaki alaşım için elde edilen korozyon akımı ve korozyon hızı, eriyikten çekilmiş alaşım için elde edilen değerlerden yaklaşık 4 kat daha düşüktür. Deniz suyu ortamında toz formdaki alaşım için korozyon akımı ve korozyon hızı 160 kat daha düşüktür. Eriyikten çekilmiş alaşımın deniz suyu ortamındaki zayıf korozyon direnci, alaşımların dökme alaşımda bulunan fazlar arası elektro-kimyasal bağlantı gibi yüksek reaktif nadir toprak elementi(Nd) temelli olmasına bağlıdır. Anahtar kelimeler: Hızlı katılaştırma, mikroyapı, NdFeB alaşımı, korozyon
