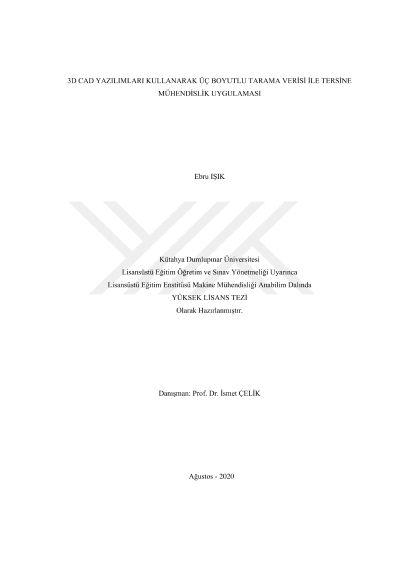

3D CAD yazılımları kullanarak üç boyutlu tarama verisi ile tersine mühendislik uygulaması

Tersine mühendislik, bir sistemin ya da objenin; tasarımının ve çalışma mekanizmasının, analiz edilmesidir. Tersine mühendislik işlemlerinde ilk olarak belirlenen nesnenin taraması optik ya da lazer tarama cihazlarıyla yapılır. Taramayla elde edilen veriler nokta bulutu ya da STL (Standard Triangle Language) formatında bilgisayar ortamına aktarılır, bu verilerden yola çıkılarak taranan nesnenin katı modeli oluşturulur. Programda oluşturulan katı modelden prototip veya nihai ürün üretilir. Klasik imalat yöntemlerinde, modelin üç boyutlu tasarımı bilgisayar destekli tasarım programlarında yapılır ardından bilgisayar destekli üretim metotlarından uygun olan seçilerek üretilir. Tersine mühendislikte ise üretimi yapılmış modelden başlanarak klasik imalatın tersi yönünde işlemler ilerletilir. Tersine mühendislik işlemleri genellikle tersine mühendislik için özel hazırlanan programlar ile yapılmaktadır. Günümüzde endüstride tasarım için yaygın kullanılan CAD programları ile de tersine mühendislik işlemleri yapılabilir hale gelmiştir. Ancak endüstride bu CAD programlarının tersine mühendislik için de kullanılabildiği pek fazla bilinmemektedir. Bu çalışmada amaç, endüstride tasarım için yaygın kullanılan CAD programlarının tersine mühendislik işlemleri için de kullanabileceğini göstermektir. Tek programla hem tasarım hem de tersine mühendislik işlemlerini yapmak tasarımcıya, aynı ara yüzü kullandığından, hız kazandırır ve firmalar tarafından tersine mühendislik işlemleri için özel olarak satın alınan ikinci programın maliyeti ortadan kalkar. Bu çalışmada tersine mühendislik işlemleri, endüstride tasarım için yaygın kullanılan CAD programlarından SOLIDWORKS programında yapılmıştır. Çalışma kapsamında, ilk olarak çeşitli firmalardan alınan örnek parçalar taranmıştır. Daha sonra taranan parçalar nokta bulutu ya da STL formatında CAD programına aktarılıp programın tersine mühendislikle ilgili modüllerinde düzenlenerek ilgili parçaların CAD dataları elde edilmiştir. Anahtar Kelimeler: Bilgisayar Destekli Tasarım (CAD), 3 boyutlu optik tarama, STL (Standard Triangle Language), Tersine Mühendislik
