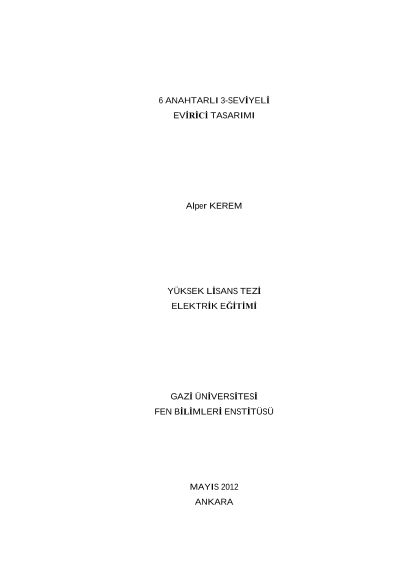

6 anahtarlı 3-seviyeli evirici tasarımı

Bu çalışmada, çok seviyeli evirici topolojilerine alternatif bir topoloji geliştirilmiştir. Bu evirici topolojisinde 6 adet IGBT yarıiletken anahtar kullanılmış ve eviricinin her bir çıkış uçlarına çift sarımlı bobinler bağlanmıştır. Yapılan simülasyon çalışmasında yük olarak R-L yük ve asenkron motor kullanılmıştır. 6 anahtarlı 3-seviyeli evirici ile asenkron motorun hız denetimi yapılırken alan yönlendirmeli kontrol tekniği tercih edilmiştir. Bu kontrol tekniğinde, hız kontrol ünitesinde PI denetleyici kullanılmıştır. Denetleyiciden elde edilen veriler kullanılarak 6 anahtarlı 3-seviyeli eviricideki yarıiletken anahtarların çalışması için gerekli sinyaller üretilmiştir. Bu sinyaller, uzay vektör darbe genişlik modülasyon tekniği ile elde edilmiştir. Kullanılan modülasyon tekniği ile çıkış akımı harmonik bileşenleri en az düzeye indirilmiş ve motorun anma hızına kadar denetimi sağlanmıştır. Bu çalışma ile 6 anahtarlı 3-seviyeli evirici topolojisinin yüksek hızlı motor sürüşleri için uygun bir topoloji olduğu görülmüştür.
