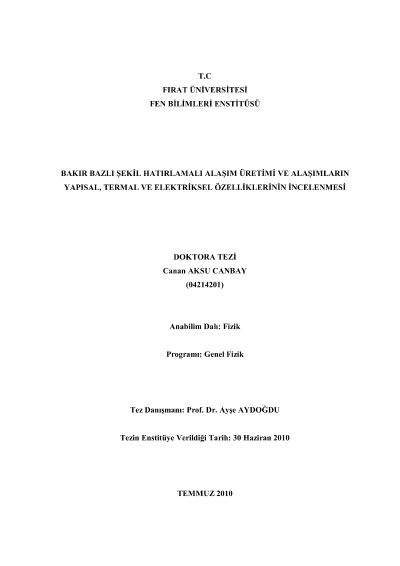

Bakır bazlı şekil hatırlamalı alaşım üretimi ve alaşımların yapısal, termal ve elektriksel özelliklerinin incelenmesi

Bu çalışmada Cu-Al-Mn, Cu-Al-Ni ve Cu-Al-Be alaşımları ergitme yöntemi kullanılarak elde edildi. Alaşımların yapıları ve faz dönüşümleri tayin edildi. Bu incelemede; EDX analizi, X-ışınları difraktogramı, metalografik metotlar, diferansiyel termal analiz (DTA), diferansiyel tarama kalorimetresi (DSC), elektriksel ölçümler (R-T) kullanıldı. Alaşımların manyetik özellikleri VSM ölçümleri ile incelendi. X-ışını ölçümleri sonucunda alaşımların sahip olduğu yapılar ve yansıma veren düzlemleri belirlendi. Diferansiyel termal analiz ölçümleri sonucunda yüksek sıcaklık bölgesinde ve düşük sıcaklık bölgesinde alaşımların yapısında meydana gelen düzenli-düzensiz faz geçişleri belirlendi. Alaşımların içeriğindeki elementlere (% ağırlıkça) bağlı olarak değişim gösteren martensit (Ms, Mf) ve austenit (As, Af) dönüşüm sıcaklıkları diferansiyel tarama kalorimetresi ölçümleri ile belirlendi. Bu sonuçlar elde edilen elektriksel ölçüm verileri ile desteklendi. Ayrıca, alaşımların manyetik özellikleri incelendi.Yapılan ölçümler sonucunda T1-T4 alaşımlarının oda sıcaklığında martensit yapıya sahip olduğu belirlendi. T5 ve T6 alaşımlarının austenit yapı içerisinde martensit plakalar içerdiği tespit edildi. T7 ve B1 alaşımlarının oda sıcaklığında düzenli yapıda oldukları belirlendi. T1-T4, T7 ve B1 alaşımlarının TG/DTA ölçümleri ile A2?B2?DO3 faz geçişleri belirlendi. T5 ve T6 alaşımlarında faz geçişleri gözlenmedi. Alaşımların DSC ölçümlerinde T1-T4, T7 ve B1 alaşımlarına ait dönüşüm sıcaklıkları belirlenirken T5 ve T6 alşımı için dönüşüm gözlenmedi. Elektriksel-direnç (R-T) ölçimleri ile T5 ve T6 alaşımlarında dönüşüm gözlenmezken T1-T4, T7 ve B1 alaşımlarında dönüşüm sıcaklıkları bulundu. Manyetik ölçümler sonucunda ise T1, T2, T3, T5, T6 ve T7 alaşımlarının tipik manyetizasyon gösterdiği belirlendi.
