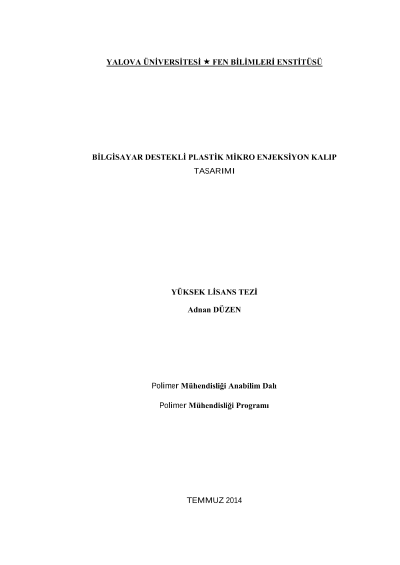

Bilgisayar destekli plastik mikro enjeksiyon kalıp tasarımı

Mühendisler; ürünün tasarım ve işlenebilirliğini doğrulamak amacıyla mikro ve nano boyutta kalıplanmış parçaların akış analizlerinde çoğunlukla CAE analizleri olarak adlandırılan bilgisayar destekli tasarım programlarını kullanmak zorundadırlar. Bu noktada; parçanın yapısal bütünlüğünü nominal kuvvetinin %80 i kadar düşürebilecek durumlar olan boşlukların uygun biçimde doldurulması, hava kapanlarının yerleştirilmesi ve kaynak/örgü hatlarının kritik bölgeler oluşturmasının engellenmesi için veriler elde edilir. Moldflow; ince duvarlı parçaların işlenmesinde büyük öneme sahip kayma hızı, kayma gerilimi ve atık gerilim gibi faktörlerin analizlerinin yapılmasına olanak sağlar. Mühendisler simülasyonlarında atık gerilimi en aza indirmek gibi bir dizi proses parametreleri kullanırlar. Kalıplamada eriyik haldeki malzeme hızla katılaşarak sonra bir önceki boyutlarına geri dönmeya çalıştığından atık gerilim çeşitli deformasyonlara neden olur. Bu durum genellikle, malzemenin çok hızlı biçimde enjeksiyonunu takiben hızlı bir soğutma çevrimi ile karakterize edilir.
