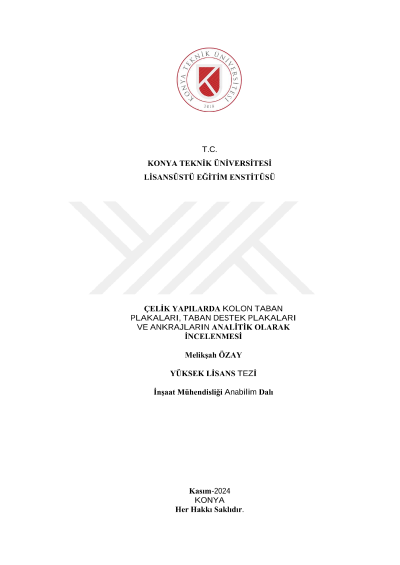

Çelik yapılarda kolon taban plakaları, taban destek plakaları ve ankrajların analitik olarak incelenmesi

Çelik yapılarda kolon taban plakasının tasarımı oldukça önem taşımaktadır. Bu çalışma kapsamında çelik yapılarda taşıyıcı sistemin en önemli yapı taşlarından biri olan çelik kolon taban plakası birleşiminin detayları hakkında açıklamalar yapılmıştır. Çelik kolon-temel birleşim yerinde kullanılacak taban plakası, ankraj ve bulonlar hakkında bilgilendirmelerde bulunulmuştur. Bağlantıdaki elemanların özellikleri ve kullanımı hakkında detaylar verilmiştir. Analizlerde kullanılan program hakkında detaylı bilgiler verilmiş ve arka plandaki teorik bilgilerden bahsedilmiştir. Bu çalışmada, değişken parametrelerle oluşturulan birleşimlerin statik yüklemeler doğrultusunda yapılan analizleri neticesinde birleşim elemanlarında meydana gelen gerilme ve deformasyonlar karşılaştırılarak değerlendirmelerde bulunulmuştur. Taban plakası kalınlık farklılıkları, ankraj elemanlarının çap ve adet farklılıkları, berkitme levhaların kullanımının birleşime etkileri incelenerek yorumlanmıştır. Mühendislik hizmetlerinde çelik bağlantı hesaplarında kullanımı tercih edilen sonlu elemanlar yazılımı olan IDEA Statica programı kullanılarak analizler yapılmıştır. Elde edilen sonuçlara göre çelik kolon taban plakası tasarımında olumlu ve olumsuz yönler ele alınarak çıkarımlarda bulunulmuştur. Analizler doğrultusunda rijitleştirilmiş kolon taban plakasındaki birleşiminin, berkitme levhası kullanılmayan birleşime göre daha iyi sonuçlar verdiği gözlemlenmiştir. Taban plakasının kolon başlığı ile birleştirilmiş bölgelerde, ankraj ve çevresinde oluşan gerilmelerin berkitme levhası kullanımında oldukça azaldığı görülmüştür. Bu sebeple rijitleştirilmiş birleşimlerde berkitme plakası kullanımının, birleşim için oldukça yararlı olacağı görülmüş ve kullanımı önerilmiştir. Berkitme levhası kullanımının, çelik kolon taban plakası birleşiminde diğer elemanlardaki gerilme ve deformasyonları olumlu yönde etkilediği belirtilmiştir. Taban plakası kalınlığının birleşim elemanlarının gerilme ve deformasyonları üzerinde önemli bir etkisinin olduğu gözlemlenmiştir. Ankraj çaplarının ve adetlerinin ise birleşimdeki gerilme ve deformasyonları etkilediği tespit edilmiştir.
