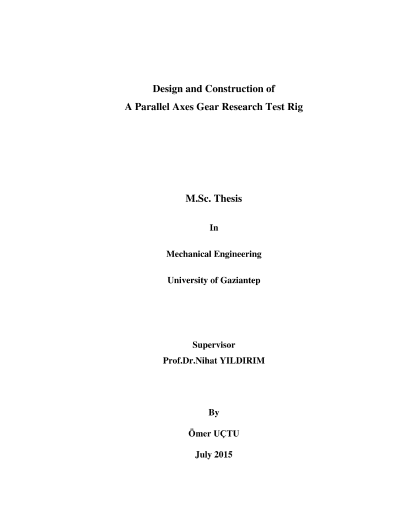

Paralel eksenli dişliler için dişli araştırma test düzeneği tasarımı ve imalatı

Bu çalışmada, dişlilerdeki iletim hataları, aşınma, korozyon ve yağ performansı üzerinde çalışma yapmak üzere kapalı devre tip dişli test düzeneği tasarlanmış ve üretimi yapılmıştır. Düzenek kaplin ve rodlarla birbirine bağlanmış test ve sürücü dişli kutularından oluşmaktadır. Sisteme statik tork, tork yükleme mekanizması ile yapılmaktadır. Elektrik motoru sadece sistem içerisindeki kayıpları karşılamaktadır. Elektrik motorun hızı 0 ile 3000 rpm arasında değişmektedir. Kayış kasnak mekanizması ile şaftların hızı arttırılabilmektedir. Dişli ve rulmanların yağlanması 30 lt/dak yağ basma kapasitesine sahip yağ tankından sağlanmaktadır. Ayrıca düzenekte 4 adet sıcaklık ölçer, 1 adet yağ basınçölçer ve 1 adet yağ pompası bulunmaktadır. Sistemde kullanılan parçaların; test dişlileri, şaftlar, rulmanlar, tork rodları, kaplinler ve benzerlerinin analitik tasarımları Ms Excel® programı kullanılarak yapılmıştır. Üç boyutlu ve iki boyutlu çizimleri Catia®, ve Autocad® programı kullanılarak çizilmiştir. Sonlu elemanlar analizi ise Msc SimXpert® programı kullanılarak yapılmıştır. Deney düzeneği parçaların üretiminde ise ağırlıklı olarak hassas işleme makinelerinden faydalanılmıştır. Anahtar kelimeler: Dişli test düzeneği tasarımı, dişli test düzeneği üretimi, sonlu elemanlar analizi, dişli kutusu tasarımı, dişli kutusu tasarımı.
