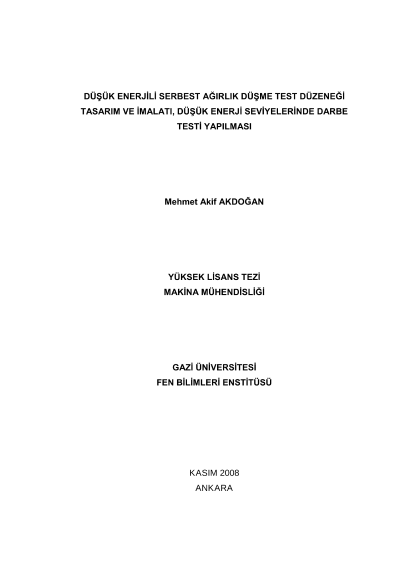

Düşük enerjili serbest ağırlık düşme test düzeneği tasarım ve imalatı, düşük enerji seviyelerinde darbe testi yapılması

Bu tez düşük enerjili bir serbest düşme test düzeneğinin tasarım ve imalatını, kurulan bu düzenekte yapılan düşük enerji seviyelerinde darbe testine ait örnekleri içermektedir. İmalat, Gazi Üniversitesitesi Mühendislik Mimarlık Fakültesi Makine Mühendisliği Bölümüne ait Mekanik ve Mukavemet Laboratuvarında gerçekleştirilmiştir. Ayrıca metallere şekil vermekte kullanılan makinalar ayrıntılı olarak incelenmiş, çekiçlerin çeşitleri ve genel tasarım esasları sunulmuştur. Yapılan bu incelemelerin ışığı altında; serbest düşme test düzeneğinin, metallere şekil verme amacıyla kullanılan makinalar arasında en basit ve en ucuzu olduğuna karar verilmiştir. İmal edilen bu serbet düşme test düzeneğinin ana parçalarını; iki adet kızak direği, bir adet örs, bir adet koç, bir adet hız ölçüm sistemi ve bir adet serbest bırakma mekanizması oluşturmaktadır. Test düzeneğinin düşme yüksekliği yaklaşık olarak 4 ? 4,5 metredir ve elde edilecek maksimum hız yaklaşık olarak 8 m/s olmaktadır. Bu yükseklikten bırakılacak olan 7 kg'lık bir koç, 190 J çarpışma enerjisi oluşturmaktadır. Ayrıca bu test düzeneği sayesinde, düşük enerji seviyelerindeki çarpışma testleri dışında, yüksek hızda talaşsız çubuk kesme, sac çekme ve şişirme gibi diğer metallere şekil verme işlemleri de gerçekleştirilebilmektedir.
