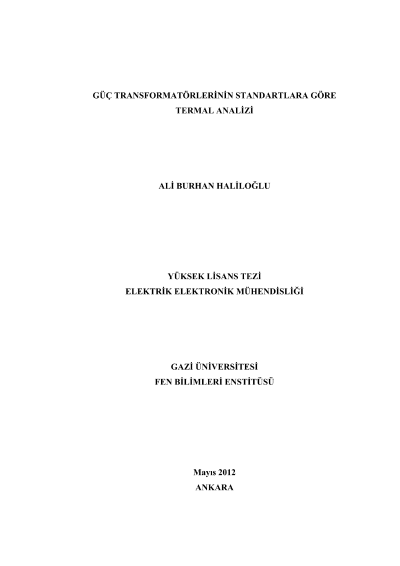

Güç transformatörlerinin standartlara göre termal analizi

Son yıllarda doğrusal olmayan akım çeken yüklerin sayısının artması güç kalitesini olumsuz etkilemektedir. Bu yüklerden kaynaklanan harmonik akımlar transformatörlerde kayıpların artmasına ve ısı artışına neden olmaktadır. Transformatörlerin faydalı ömrünü etkileyen ve transformatör yüklenmesini sınırlayan temel kriter, transformatörün termal performansıdır. Transformatörün termal performansının en önemli parametresi de sıcak nokta sıcaklığı olarak ifade edilmektedir ve genellikle sargıların üst bölgesinde oluşmaktadır. Bu parametrenin, transformatörün yüklenmesinin sıcaklık sınırını temsil ettiği kabul edilir.Sıcak nokta sıcaklığı ile bilgi sahibi olabilmenin en iyi yolu, gerçek en sıcak bölgeye alıcılar yerleştirilmesi ve ölçülen değerlerin transformatör tankının dışına aktarılmasıdır. Ancak bu durum halı hazırda kullanımda olan transformatörler için mümkün değildir. Alıcıların transformatör tasarım ve montaj aşamasındayken yerleştirilmesi gerekmektedir.TEİAŞ'a ait güç transformatörlerinin büyük kısmında, sargı sıcaklığını ölçebilecek bir düzenek bulunmamaktadır. Bu çalışmada IEEE standartları temel alınarak transformatörün üst yağ ve sıcak nokta sıcaklığını tahmin etme yöntemleri anlatılmıştır. TEİAŞ'a ait iki adet güç transformatöründe üst yağ sıcaklıkları ölçülmüş ve teorik değerler ile karşılaştırılmıştır. Sıcak nokta sıcaklığı da IEEE standartlarına göre tahmin edilmiştir. Özet olarak harmoniklerin; kayıplar, üst yağ sıcaklığı değişimi, sıcak nokta sıcaklığı ve transformatörlerin faydalı ömrü üzerindeki etkisi incelenmiştir.Anahtar Kelimeler :Guc Transformatoru, Sıcak nokta, Ust Yağ Sıcaklığı, Harmonikler
