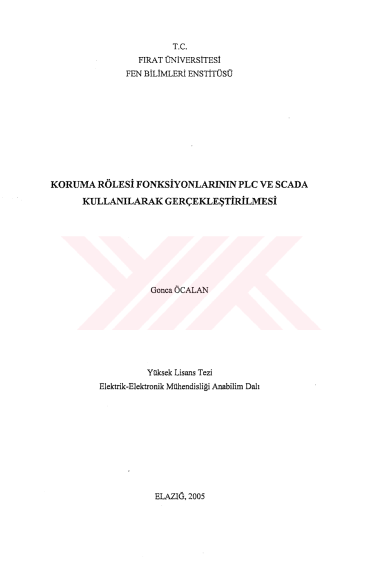

Koruma rölesi fonksiyonlarının PLC ve SCADA kullanılarak gerçekleştirilmesi

ÖZET Yüksek Lisans Tezi KORUMA RÖLESİ FONKSİYONLARININ PLC VE SCAD A KULLANILARAK GERÇEKLEŞTİRİLMESİ Gonca ÖCALAN Fırat Üniversitesi Fen Bilimleri Enstitüsü Elektrik-Elektronik Mühendisliği Anabilim Dalı 2005, Sayfa: 93 Elektrik şebekeleri belirli bir yalıtım seviyesine göre tesis edilir. Yalıtım, sıcaklık, rutubet, yaşlanma veya çarpma, vurma gibi fiziksel etkilerle tahrip olursa enerjinin akış yolu değişir ve arıza olarak tanımlanan kısa devre olayı meydana gelir. Oluşan bir arızaya en kısa zamanda müdahale edilmesi, sistemin verimi açısından büyük önem taşır. Bu amaçla arıza esnasında değişen sistem parametrelerini anında tespit eden ve arızalı bölümü sistemden izole eden çeşitli koruma tertipleri geliştirilmiştir. Bu koruma sistemleriyle arızanın güç sistemi üzerindeki etkisi incelenir, uzaktan kumanda ve haberleşme yöntemleri aracılığıyla istatistiksel veriler toplanır ve değerlendirilir. Bu amaçla kurulan PLC li otomasyon sistemleri ile en uygun senaryoya göre enerji parametreleri izlenip, kontrol birimlerine ölçüm değerleri iletilerek sistem kontrolü sağlanır. Bu çalışmada, aşın akım röleleri kullanılarak klasik kumanda yöntemi ile hazırlanmış olan bir O.G. Dağıtım panosunun kumanda ve kontrolü; merkezi işlem ünitesi (PLC-PC) ve gözetleyici denetim ve veri depolama sistemi (SCADA) kullanılarak gerçekleştirilmiştir. SCADA ile veri toplanması ve merkezden veri gönderilmesi, analiz yapılması ve daha sonra bu verilerin bir operatör ekranında gösterilmesi ile prosesin işleyişi izlenir ve kontrolü sağlanır. Anahtar Kelimeler Aşın Akım Koruması. PLC, SCADA IX
