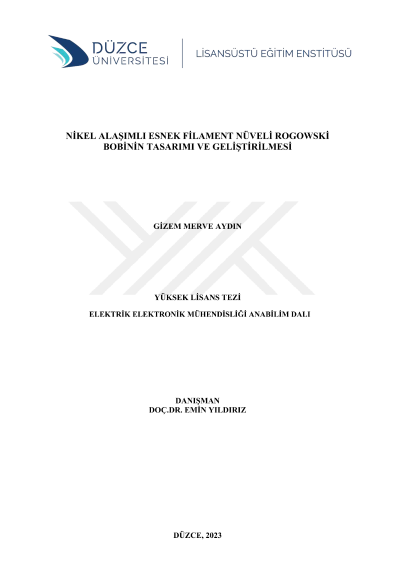

Nikel alaşımlı esnek filament nüveli Rogowski bobinin tasarımı ve geliştirilmesi

Elektrik sistemlerinde hatlarında akım ölçmek için genelde akım trafoları kullanılır. Akım trafolarında, ölçülen akım büyüklüğüne göre nüve doyumu gözlenebilir. Akım ölçümü için hall etkili sensörler veya hava nüveli Rogowski Bobinler (RB) de kullanılmaktadır. Hall etkili sensörler dış manyetik ortamlardan çok fazla etkilenebilmektedirler. Hava nüvesi kullanan RB'ler ise manyetik olarak doğrusal özelliktedirler. Bu nedenle RB'ler, ölçüm aralığında doğruluğu yüksek ölçümler yapabilmektedirler. Üstelik hava nüveli RB'ler esnek olduklarından her ortamda rahatlıkla kullanılabilmekte ve sökülüp takılabilmektedir. Ancak hava nüveli olduklarında RB'lerin sekonder gerilimleri mV seviyesinde ölçülür. Anlamlı değerler elde edebilmek için sekonder tarafında bir indikatör ile birlikte kullanılırlar. Bu nedenle yükseltici ve ADC çözünürlülüğü dikkate alındığında akım hassasiyetleri düşük olabilmektedir. Bu çalışmada ticari RB'lerin akım hassasiyetlerini arttırmak için esnek ferromanyetik nüveli bir RB tasarımı geliştirilmiştir. Esnek nüve üretimi için %40 ve %60 nikel alaşımlı filamentler üretilmiştir. Ticari bir referans ürün dikkate alınarak geliştirilen RB'nin hava nüveli ve filament nüveli modeli, laboratuvar ortamında üretilmiş ve deneysel olarak 0-400 A aralığında birbirleriyle MAPE (%) değerleri ile karşılaştırılmıştır. Buna göre önerilen esnek ferromanyetik nüveli RB ile ölçülen gerilim değerleri, hava nüveli RB'e göre ortalama %25 oranında yüksektir. Bu da ölçüm hassasiyetine olumlu katkı sağlayacaktır.
