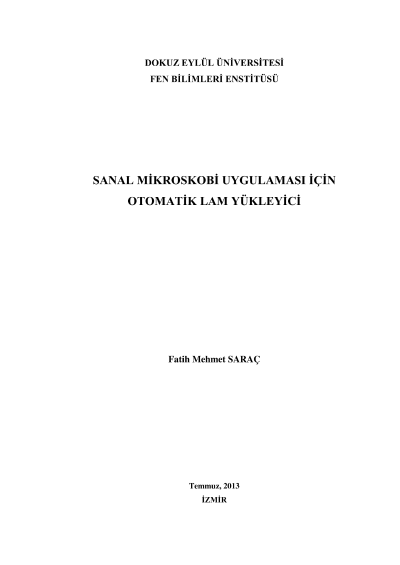

Sanal mikroskobi uygulaması için otomatik lam yükleyici

Sanal mikroskop, mikroskop altında bulunan cam lamın incelenme deneyimini bilgisayar ortamında sanal olarak veren sistemlerdir. Sanal mikroskobinin verimli bir şekilde kullanılabilmesi için lamların, başka bir kullanıcıya ihtiyaç duyulmadan lam kasetinden alınıp, mikroskob objektifi altına yerleştirilmesi gerekmektedir. Otomatik lam yükleyicisi, programlanmış konumdaki lamı, lam kasetinden hassas şekilde alıp, mikroskobun lam sehpasına koymalı ve lam üzerindeki örneğin görüntüsü alındıktan sonra lamı ilk konumuna geri bırakmalıdır. Bu tezde, bu tür otomatik lam yükleyicisi robot sisteminin mekanik ve elektronik tasarımı yapılarak entegrasyon gerçekleştirilmiştir. Tasarlanan robot, silindirik düzenleşime sahip, ilk eklemi dönel, ikinci eklemi birinci ekleme paralel ve prizmatik, üçüncü eklemi ise ikinci ekleme paralel ve prizmatiktir. Döner olan ilk eksende sonsuz vida-dişli sistemi tercih edilmiş olup diğer iki eksende ise motordan gelen döner hareket doğrusal harekete bilyalı vida sistemi ile çevrilmiştir. Denetim sistemi olarak yaygın ve efektif bir kontrol algoritması olan kapalı döngü PID (Oran-İntegral-Türev) kontrol algoritması kullanılmıştır. TI F28335 (DSP) mikrokontroller kartı kullanılarak PID kontrolcü ve diğer ilgili giriş çıkış sinyalleri elde edilmiştir. Programlama ortamı olarak Matlab Simulink ortamı seçilmiştir. Mekanizmamızın uç işlevcisinin konumu verilip, verilen konuma göre motorların hareket miktarı, ters kinematik ve dişli denklemleri ile hesaplamıştır ve uç işlevcicinin verilen konumuna ulaşma davranışı incelenmiştir. P, I, D katsayılarının etkileri araştırılmış ve ilgili sonuçlar alınmıştır. İstenen konum ve ulaşılan konum değerleri karşılaştırıldığında yapılan hatanın %2 değerinden daha düşük olduğu görülmüştür.
