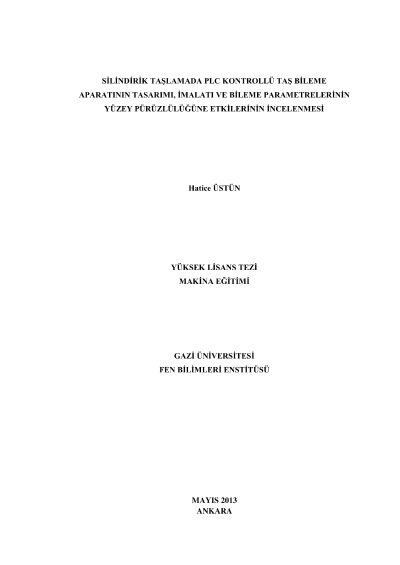

Silindirik taşlamada PLC kontrollü taş bileme aparatinin tasarimi, ımalati ve bileme parametrelerinin yüzey pürüzlülüğüne etkilerinin ıncelenmesi

Bu çalışmada, silindirik taşlama tezgâhında kullanılan zımpara taşlarının taşlama yüzeylerini dönme eksenine paralel, konik ya da değişik yarıçapta iç bükey, dış bükey bilemek veya şekil vermek amacıyla PLC kontrollü aparat tasarımı, imalatı ve çalışma testleri yapılmıştır. Bu aparat ile taştaki silindiriklik hatası düzeltildikten ve kavisler için kaba şekillendirme yapıldıktan sonra, taş tane büyüklüğü dikkate alınarak bileme işlemi çok kaba, kaba, orta, ince ve çok ince olarak yapılabilmektedir. Taş bileme aparatının tahrik edilmesinde adım motoru, lineer cetvel, enkoder, sonsuz dişli, kaplin vb. elemanlar kullanılmıştır. Siemens S7-200 PLC ve Siemens EM 253 Pozisyonlama modülü kullanarak adım motoru kontrolü yapılmıştır. Bilgisayarda mevcut olan STEP 7-microWIN PLC derleyici programında EM 253 Pozisyonlama modülü programlama sihirbazından yararlanılmıştır. Sihirbazda yapılan ayarlar EM 253 pozisyon kontrol paneline yüklenmiş ve istenilen çıkışa gönderilmiştir. Ayrıca sihirbazda yapılan ayarlar kontrol panelinden değiştirilebilmektedir. Çalışmada, hibrid adım motor tercih edilerek ona uygun sürücü kullanılmıştır. Tasarımı ve imalatı yapılan aparat taşın tablasına kolayca bağlanıp hızlı bir şekilde taş bileme işlemi gerçekleştirilmiştir.
