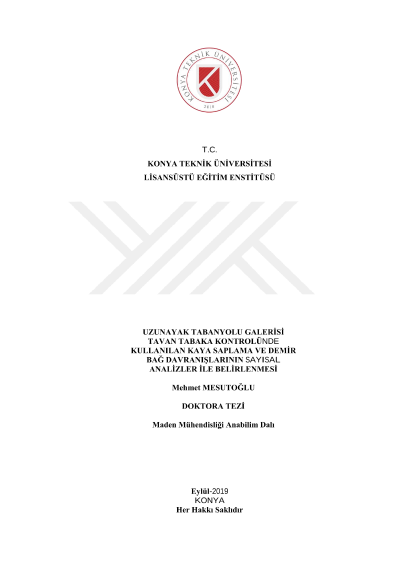

Uzunayak tabanyolu galerisi tavan tabaka kontrolünde kullanılan kaya saplama ve demir bağ davranışlarının sayısal analizler ile belirlenmesi

Kaya saplaması tahkimat teknolojisi, dünyanın birçok bölgesindeki yeraltı kömür madenciliği endüstrisinde birincil tahkimat sistemi haline gelmiştir. Bu çalışma, Türkiye Kömür İşletmeleri-Garp Linyitleri İşletmesi-Ömerler Yeraltı Ocağı-A6 uzunayak panosu tabanyolları için kaya saplaması tahkimat sisteminin tasarımından oluşmaktadır. Genel olarak üç aşamadan oluşan bu çalışmanın birinci aşamasında, kömür ve çevre kayaçlarına ait kütle ve malzeme özelliklerini belirlemeye yönelik saha ve laboratuvar çalışmaları gerçekleştirilmiştir. İkinci aşamada, elde edilen veri tabanı yardımıyla, görgül tahkimat tasarımı yaklaşımları ve Phase2 (v6.0) programı ile iki boyutlu sayısal modelleme çalışmaları yapılarak, kaya saplaması tahkimat sisteminin ön tasarımı gerçekleştirilmiştir. Son aşamada ise, ön tasarım sonuçları kullanılarak FLAC 3D (v6.0) programı ile nihai modelleme çalışmaları gerçekleştirilmiştir. Model çalışmaları, uzunayak taban yollarının kazısı ve ayak ilerlemesi olmak üzere iki farklı durum için oluşturulmuştur. Her iki durum için de demir bağ tahkimat ve 3 farklı tipte seçilen kaya saplaması tahkimatı için modeller oluşturulmuş ve model sonuçları analiz edilmiştir. Bu analizler sonucunda, Ömerler yeraltı kömür madeninde kullanılan demir bağ tahkimat sisteminin, kaya saplaması tahkimat sistemine göre daha fazla deformasyonlara ve tavan tabakalarından kaynaklanan gerilmelere maruz kaldığı belirlenmiştir. Trapez kesitli galeriler için yapılan sayısal çözümlemelerde Swellex, Reçineli ve Kablolu kaya saplamalarının tabanyolu ve topukta duraylılık açısından oldukça başarılı olduğu belirlenmiştir. Sonuç olarak Ömerler yeraltı kömür maden sahasına uygun kaya saplaması tahkimat tasarımı önerisinde bulunulmuştur.
