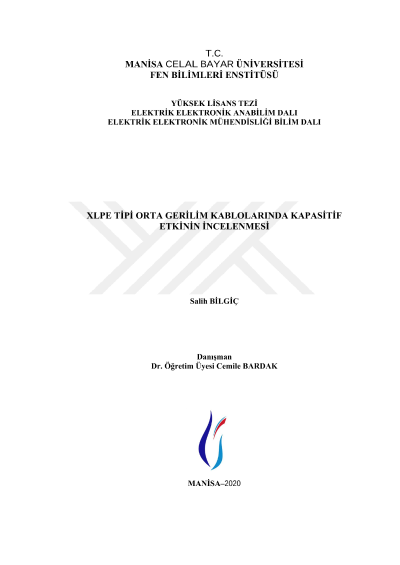

XLPE tipi orta gerilim kablolarında kapasitif etkinin incelenmesi

Elektrik enerjisi oldukça maliyetli bir enerji kaynağı olmasına rağmen diğer enerji şekilleri ile mukayese edildiği zaman; üretim, iletim, dağıtım ve kullanım alanlarındaki teknik üstünlüklerinden dolayı en çok tercih edilen enerji şeklidir. Bu nedenle minimum maliyetle üretimi ve maksimum tasarruf yapılarak, kayıpların en aza indirilmesi gerekmektedir. Dünya nüfusunun sürekli olarak artması ve teknolojideki gelişmeler, talep edilen güç miktarını her geçen gün daha da arttırmaktadır. Artan bu enerji ihtiyacını karşılamak için üretimin arttırılmasının yanında, üretilmiş olan mevcut enerjinin de en yüksek verimle kullanılması gerekmektedir. Verimin yüksek tutuluması için, elektrik enerjisinin üretiminden son kullanıcısına kadar kayıpsız bir şekilde iletilmesi gerekmektedir. Bunun içinde üretilen elektrik enerjisinin, kaynağından çıkarak iletilmesi ve dağıtılmasında, akım ve gerilimin, tam sinüs eğrisi şeklinde son alıcıya ulaştırılması gerekmektedir. Bu durum elektrik enerjisinin kalitesini gösteren faktörlerin başında gelmektedir. Bu tez çalışmasında, orta gerilim dağıtım sistemlerinde kullanılan XLPE tipi yer altı güç kablolarının meydana getirdiği reaktif (kapasitif) etkisi incelenmiştir. Elektrik iletim ve dağıtım sistemlerinde kullanılan XLPE tipi kablolar yapısından dolayı, kondansatöre benzemektedir. Kondansatörler iki iletken levha arasına yerleştirilen yalıtkan bir malzemeden oluşur. Bu nedenle reaktif bir etki (kapasitif etki) oluşturmaktadır. Oluşan bu reaktif etki, hem kayıpların artmasına, kapasitenin azalmasına, hem de maliyetlerin oldukça yükselmesine neden olur. Bu olumsuz etkiyi gidermenin en kullanışlı yolu kompanze etmektir. Bu amaçla teknolojik gelişmelere bağlı olarak geliştirelen yöntemlerin yapısı inceleniştir. Orta gerilim dağıtım sistemlerinde ve alçak gerilim sistemlerinde kullanılan kompanzasyon uygulamaları incelenmiştir. Tez çalışmasın son bölümünde XLPE tipi yeraltı kablosu kullanılarak tesis edilmiş yaklaşık 5500 m uzunluğundaki OG dağıtım şebekesinin alınan ölçümler ile analizi yapılmıştır. Analizi yapılan dağıtım şebekesinin verileri ve PSCAD / EMTDC programı kullanılarak XLPE kablonun modellemesi yapılarak, simülasyon çalışması yapılmıştır. Simülasyon çalışmasında alınan sonuçlar ile analizi yapılan dağıtım şebekesinin sonuçları karşılaştırılmış ve analiz sonuçları doğrulanmıştır.
