Ataktik polipropilen, özellikleri ve çapraz bağlanması

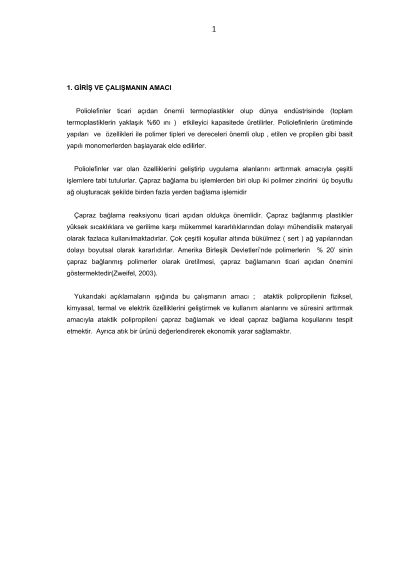

ÖZETBu çalışmada Petrokimya Holding A.Ş. Aliağa kompleksi'nde yan ürün olarak üretilen ataktikpolipropilen, kimyasal maddeler kullanılarak çapraz bağlanmaya çalışılmıştır. N2 atmosferinde,penta eritritol trialileter (PETA) ve dialkil peroksit (DAP) kullanılarak yapılan çalışmalarda çaprazbağlanmaya sıcaklığın, DAP miktarının ve PETA miktarının etkisi incelenmiştirYapılan denemelerde en uygun reaksiyon koşullarının 165 oC de %10 PETA ve % 4,5 DAPkullanıldığında elde edildiği görülmüştür. Bu koşullar literatürle uyum içerisindedir.(Borsig et al, 1993).Bu koşullarda jel miktarı %2,2 olarak bulunmuştur. Çalışmada elde edilen jelin miktarı ASTM-D-2765-90 yöntemine göre belirlenmiştir.Çapraz bağlama sonucu elde edilen jelin yapısı FT-IR ve TGA ile incelendi ve elde edilen veriler,işlem görmemiş ataktik polipropilene ait verilerle kıyaslandı. Çapraz bağlama sonucu oluşan jel veşahitin TGA'da incelenmesi sonucunda her ikisinin de bozunma noktalarının hemen hemen aynıolduğu görülmektedir.Çapraz bağlama sonucu oluşan jelin FT-IR'da incelenmesi sonucunda APPkarakteristik bantlarının yanı sıra şahitten farklı olarak 1728 cm-1 de karbonil grubuna ait pik görüldü.Çapraz bağlama işlemiyle elde edilen jel ayrıldıktan sonra süzüntünün yapısında herhangi birdeğişim olup olmadığını saptamak amacıyla Brookfield viskometresi ile incelendi ve elde edilen verilerşahit ile kıyaslandı. Sabit sıcaklık ve DAP miktarında( 165ºC,%4.5 DAP) PETA miktarları %10-15arasında değişen örnekler reaksiyona sokulduktan sonra oluşan jel ayrılarak süzüntülerinin viskozitesiBrookfield viskometresi ile ölçüldü. Sonuç olarak PETA miktarı arttıkça viskozitenin arttığı görüldü.
