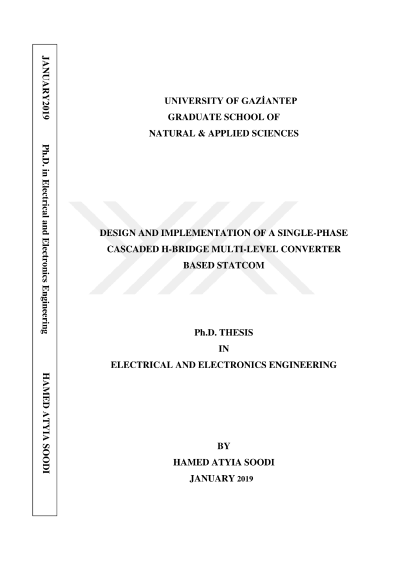

Tek-faz kaskat H-köprü çok seviyeli çevirgeç tabanlı statcom tasarımı ve gerçekleştirilmesi

Reaktif güç denetimi elektrik güç sistemlerinin gerilim kararlılığı ve güç kalitesi bakımından çok önemlidir. Durgun-halde, ağır yüklenme koşullarında sistem gerilimi referans değerinden daha düşük olabilir, veya hafif yüklenme koşullarında sistem geriliminde bir yükselme görülebilir. Bu durumların herhangi birisinde özellikle şönt reaktif güç desteği sistemin eski haline gelmesi için gereklidir. STATCOM, VAR kompanzasyonu ve gerilim denetimi için kullanılan FACTS cihazlarının en çok yönlü üyelerinden biridir. Sabit kondansatör veya SVC gibi eski kompanzasyon teknolojileriyle karşılaştırıldığında STATCOM'un daha hızlı tepki ve küçük boyut gibi avantajları vardır. Bu tezde, düşük güçlü tek-fazlı bir STATCOM prototipi modellenmiş, tasarlanmış ve pratik olarak gerçeklenmiştir. Önerilen STATCOM, üç adet kaskat tam H-köprüye sahip çok seviyeli bir çeviriciden oluşmaktadır. Önerilen STATCOM'un hem kapasitif hem de endüktif modlarda çalışabilmesi amaçlanmıştır. STATCOM'un tek-faz 220V şebekeye reaktif güç enjekte ettiği ve tek-faz 220V şebekeden reaktif güç tükettiği hem benzetimlerle hem de deneylerle gösterilmiştir. STATCOM'un istenilen büyüklükteki kapasitif/endüktif reaktif gücü üretebilmesi için bir kapalı döngü denetim şeması gerçeklenmiştir. STATCOM'a iyi dinamik performans sağlaması amacıyla birçok denetleyici parametresinin belirlenmesi için bazı optimizasyon yöntemleri kullanılmıştır.
