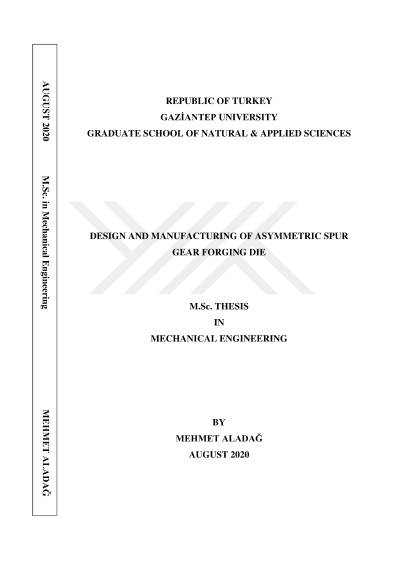

Asimetrik düz dişli dövme kalıbı tasarımı ve imalatı

Asimetrik dişlilerin yük paylaşım oranı ve basınç açıları standart dişlilere göre daha yüksek seviyelerdedir ve tek yönlü dönen sistemlerde çok avantajlı sonuçlar verir. Ancak, asimetrik dişlilerin profil geometrisinden dolayı, geleneksel kesim yöntemi ile üretim, profil tasarımını sınırlandırmaktadır. Bu alandaki son çalışmalar, kesici takımdan bağımsız olarak tasarlanan asimetrik profillerin daha verimli olduğunu göstermiştir. Hassas dövme yöntemi, asimetrik dişli imalatında kullanımında avantajlı olacaktır. Bu çalışmada, asimetrik bir düz dişlinin hassas bir dövme kalıbı tasarlanmış ve tasarım kriterleri sunulmuştur. Kalıp, dövme sırasında kısa sürede yüksek yüklere ve gerilmelere maruz kaldığından, tek halkalı bir sıkı geçme modeli önerilmiştir. Kalıp bileşenlerinin boyutlarının ve girişim miktarının belirlenmesi için bir tasarım prosedürü geliştirilmiştir. Sıkı geçme ve dövme yükü nedeniyle kalıbın diş profilindeki sapmalar da araştırılmıştır. Yukarıda belirtilen sapmalardan dolayı, düzeltilmiş diş profili oluşturmak için bir yazılım geliştirilmiştir. Yazılım tarafından tahmin edilen sonuçlar sonlu eleman analizleri ile doğrulanmıştır. Görüntü işlemeye dayalı bir dişli kalıp ölçüm sistemi geliştirilmiş ve düz dişlilerin boyutlarını otomatik olarak ölçmek için bir yazılım entegre edilmiştir. Bir asimetrik düz dişli dövme kalıbı, sunulan kriterler kullanılarak tasarlanmış ve üretilmiştir. Kalıbın boyutları, geliştirilen görüntü işleme sistemi ve CMM ile ölçülmüştür. CMM ölçümleri ve görüntü işleme algoritması sonuçları iyi bir uyum içindedir. Sonuçlar, geliştirilen ölçüm sistemi ile asimetrik dişli ölçümleri için kullanılabileceğini göstermektedir.
