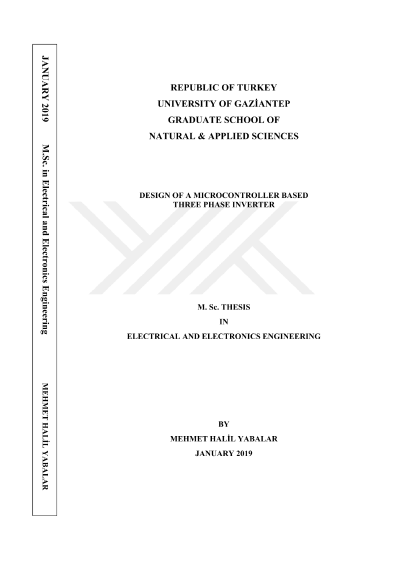

Mikrodenetleyici tabanlı üç fazlı evirici dizaynı

Bu tezde, mikro denetleyici tabanlı üç fazlı, 3x200 W, 50 Hz eviricinin tasarımı ve uygulaması sunulmuştur. Üç fazlı sinusoidal darbe genişlik modülasyonu (SDGM) eviricinin tasarımı Proteus olarak isimlendirilen elektronik devre tasarım yazılımı kullanılarak benzetimi yapılmıştır. Tasarımımızda evirici uygulamalarında en yaygın kullanılan yöntem olan SPWM kullanılmıştır. SDGM yöntemi, her döngü için çeşitli görev çevrimlerine sahip sabit genlikli darbeler ile karakterize edilmektedir. Bu darbe genişlikleri, eviricinin çıkış geriliminin kontrolünü sağlamak ve harmonikleri azaltmak için sinüs referans tablosu (SRT) ile mikro denetleyici kullanılarak üretilmiştir. Mikro denetleyici tabanlı üç fazlı evirici, her bir faz devresi için, harici kısa devre koruma devresi ve MOSFET sürücü devresinden sonra H-köprü topolojisine sahip 4 adet MOSFET'e sahiptir. H-Köprü'nün süzgeçlenmemiş çıkışı, yükseltici trafo ile arttırılmıştır. Trafodan sonra, süzgeçlenmiş çıkış saf sinüs dalgası için 50 Hz'de düşük geçişli süzgeç ile süzülmüştür. Transformatörler, şebekeden bağımsız 3-fazlı sistemlere bağlanmak için Y şeklinde bağlanmıştır. Son olarak, üç fazlı voltaj anahtarlamalı SDGM evirici için donanım tasarımı, farklı yük koşulları için test edilmiştir ve en iyi işletme parametreleri için verimliliği hesaplanmıştır. Test sonuçları tasarımın başarılı olduğunu göstermiştir.
