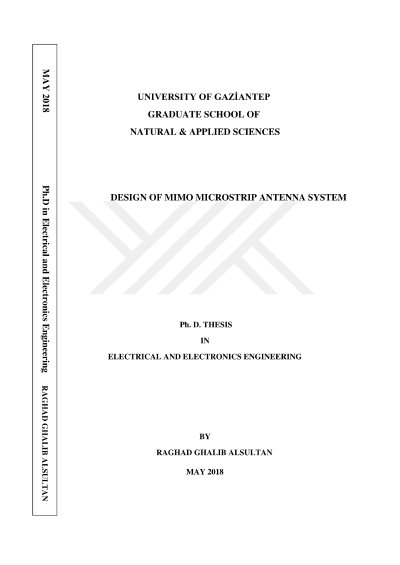

Mimo mikroşerit anten sistem dizaynı

Bu çalışma, anten sistemlerinin yakın elemanları arasındaki karşılıklı kuplajı azaltmak için çeşitli yenilikçi dekuplaj yapılarına sahip mikroşerit anten dizisinin beş farklı konfigürasyonunu sunmaktadır. İlk tasarım, birbirine paralel ve ortogonal yerleştirilmiş iki E-şekilli antenden oluşur. Karşılıklı kuplajı azaltmak ve antenler arasındaki yalıtımı geliştirmek için 2x3 C-Şekilli Rezonatör (CSR) matrisi önerilmiştir ve alttaşın üzerindeki anten elemanları arasına yerleştirilmiştir. İkinci tasarım, birbirine yakın iki anten arasına yerleştirilmiş yeni bir merdiven şekilli iletken duvar yapısından (LCSW) oluşmaktadır. Önerilen çok-girişli çok-çıkışlı (MIMO) sistemi, LSCW yapısının boyutlarına bağlı olarak 4,45 GHz veya 10,3 GHz frekanslarında çalışan çift bartlı sistemdir. Üçüncü tasarım, yer düzleminden çıkarılar sarmal kare yarıklardan oluşan defekli yer yapısını (DGS) sunmaktadir. Dördüncüsü, metamalzemeler (MTMs) kavramı üzerine kurulu iki düzlemsel MIMO monopol antenin çift bantlı sistematik bir tasarımıdır. Bu tasarımıda MTM rezonatör anten elemanları arasındaki boşluğa yerleştirilmiştir. Son tasarım, yer düzleminden çıkarılar üç periyodik T-Şekilli DGS'yle iki-elemanlı mikroşerit diziyi sunmaktadır. MIMO sistemlerinin güvenilirliğini ve geçerliliğini doğrulamak için MIMO dizisinin karşılıklı eşleme, yüzey akım dağılımı, VSWR, ECC, DG ve toplam verim gibi temel parametreleri simüle edilmiştir. Simülasyon ve ölçüm sonuçları sunulmuş ve sonuçlar birbirleriyle uyumludur.
