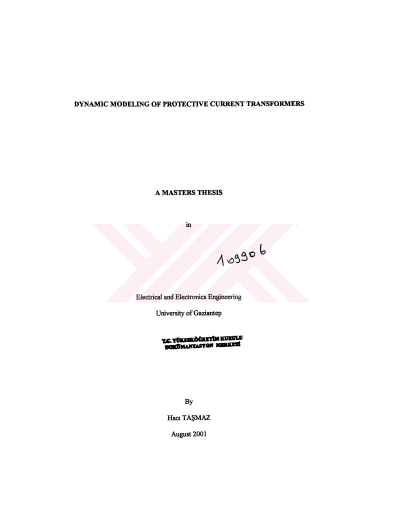

Koruma akım transformatörlerinin dinamik modellenmesi

ÖZET KORUMA AKIM TRANSFORMATÖRLERİNİN DİNAMİK MODELLENMESİ TAŞMAZ, Hacı Yüksek Lisans Tezi, Elektrik Elektronik Mühendisliği Tez Yöneticisi: Doç. Dr. Mehmet TÜMAY Ağustos 2001, 110 sayfa Lineer olmayan nüve (kor) karakteristiği sebebiyle, kısa devre koşullarında akım transformatörlerinin performansını incelemek zordur. Geçici rejim koşullarına maruz kalan bir transformatör nüvesi doyuma gider, ki bu da kendisine bağlı koruma rölesinin hatalı çalışmasına neden olur. Bu sorunu gidermek için geçmişte, çoğu karmaşık, hassas olmayan pek çok kor modeli geliştirildi. Bu çalışmanın amacı, akün transformatörlerinin kısa devre şartları altında geçici durum karakteristiğini araştırmaktır. Bunun için yeni bir kor karakteristiği modeli önerildi. Ayrıca tipik bir güç sistemi için kısa devre akımı modeli önerildi. 400/1 Amper bir akım transformatörü, 3000 Amper'e kadar farklı ofset akımları ve farklı yük dirençleri için simüle edildi, önerilen kor ve akım transformatörü model denklemleri için bir bilgisayar programı yazıldı. Simülasyon sonuçlarının hassas olduğu ve daha önce yapılan deneysel ve simülasyon sonuçlarına uyduğu görüldü.Anahtar Kelimeler: Ferromanyetik histerezis modellemesi, Kısa devre akımı modellemesi, Akım transformatörü modellemesi, Bilgisayar simülasyonu, Grafik analizi. vı
