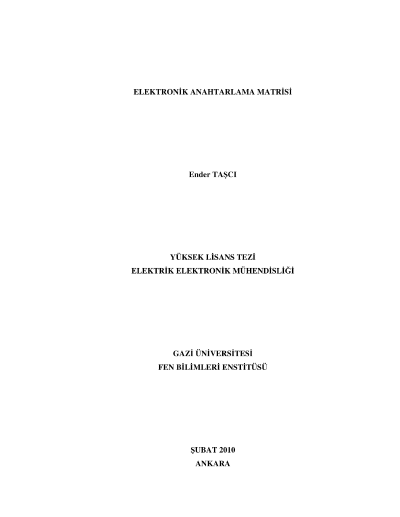

Elektronik anahtarlama matrisi

Bu çalışmada, ses kaynağı, görüntü kaynağı, yazıcı gibi birden çok kaynağın ve kullanıcının bulunduğu ortamlarda, her kullanıcının, istediği kaynağı seçip kullanmasını sağlayacak bir sistem gerçekleştirilmesi hedeflenmiştir. Bu amaçla bir elektronik anahtarlama matrisi tasarlanmış, bu tasarım çoklu ses kaynaklarının kullanım uygulamasıyla birlikte ele alınmıştır. Elektronik anahtarlama matrisine dokuz adet ses kaynağının (radyonun) bulunduğu bir radyo kutusu bağlanmış, dört farklı kullanıcının bu radyoları seçmesi sağlanmıştır. Kullanıcılarla anahtarlama matrisi arasında RF iletişim yöntemi kullanılmış, böylece kullanıcıların, matrisi uzaktan kumandayla kontrol edebilmeleri hedeflenmiştir. Kullanıcıların isteklerini gerçekleştirebilmek için mikrodenetleyicilerin, gelen RF bilgilerini algılayarak gerekli bağlantıyı kurmak üzere röle kartlarını kumanda etmeleri sağlanmıştır. Microchip firmasının PIC 16F84 kodlu mikrodenetleyicisi kullanılmış ve assembler dilinde yazılımı tamamlanmıştır. Uygulama başarıyla çalıştırılmış ve kullanıcının dokuz ses kanalından istediği bir tanesini seçmesi sağlanmıştır. Tasarım, kaynak ve kullanıcı sayısına, kullanım amacına ve yerine göre geliştirilebilir.
