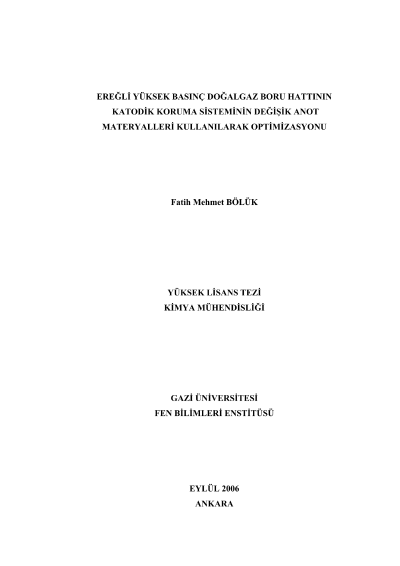

Ereğli yüksek basınç doğalgaz boru hattının katodik koruma sisteminin değişik anot materyalleri kullanılarak optimizasyonu

EREĞLİ YÜKSEK BASINÇ DOĞALGAZ BORU HATTININKATODİK KORUMA SİSTEMİNİN DEĞİŞİK ANOT MATERYALLERİKULLANILARAK OPTİMİZASYONU(Yüksek Lisans Tezi)Fatih Mehmet BÖLÜKGAZİ ÜNİVERSİTESİFEN BİLİMLERİ ENSTİTÜSÜEylül 2006ÖZETDoğal bir olay olan korozyon, malzemenin çevre ile etkileşimi sonucu aşınmasıolarak tanımlanır. Katodik koruma, korozyonu önlemede uygulanan en etkiliyöntemlerden biridir. Katodik koruma sistemleri genel olarak, yapıyı korumakiçin gerekli akım ihtiyacı saptandıktan sonra, anot çeşit ve konfigürasyonugeliştirilerek dizayn edilmektedir. Yeraltı doğalgaz boru hatlarında katodikkorumanın önemi çok büyüktür bunun nedeni katodik korumanın korozyonukesin olarak önlemesidir. Bu çalışmada Ereğli Yüksek Basınç Doğalgaz boruhattında, yapılan arazi inceleme ve toprak rezistivitesi ölçümleri kullanılarakdış akım kaynaklı katodik koruma sistemi tasarlanmıştır. Katodik korumauygulamalarında kullanılan dört farklı anot tipi ( karma metal oksit kaplıtitanyum anot, demir silikon anot, grafit anot ve platin kaplı titanyum anot)anot kütle kaybı, anot akım verimi ve anot boyutları kullanılarak yapılanhesaplamalar sonucunda karşılaştırılarak, Ereğli branşmanındakullanılabilecek en uygun anodun seçimi yapılmaya çalışılmıştır. Çalışmasonucunda bütün anot yatağı dirençleri 0,93 ohm ile 0,99 ohm aralığındaçıkmıştır. Elde edilen anot yatağı dirençleri yeterlidir. Toplam anot sayılarıbakımından grafit anotlar 37 adet anot sayısı ile en fazla, demir silikon anotlarise 31 adet anot sayısı ile en az anot tesis edilmesini gerektiren anot çeşididir.Karma metal oksit kaplı titanyum anotlar 32 anot, platin kaplı titanyum anotlarise 33 adet anot gerektirmektedir. Anot yatağı direnci ve gerekli anot sayılarıbakımından, grafit anot hariç diğer anot çeşitleri arasında belirgin bir farkolmadığı tespit edilmiştir. Bu benzerliğe rağmen, akım kapasiteleri ve kütlekayıpları bakımından çalışmada kullanılan anot materyalleri büyük farklılıklargöstermektedirler. Karma metal oksit kaplı titanyum anotların akımkapasiteleri diğer anotlar arasında en yüksek, kütle kayıpları ise en düşükdeğerdedir. Ayrıca bu anotların her türlü ortamda rahatlıkla kullanmakolaylığı ve işletme sırasında pasifleşme göstermemeleri bakımından en uygunanot tipi olduğuna karar verilmiştir.Bilim Kodu : 912Anahtar Kelimeler : Korozyon, katodik koruma, anot, metal oksitSayfa Adedi : 79Tez Yöneticisi : Dr. N. Alper TAPAN
