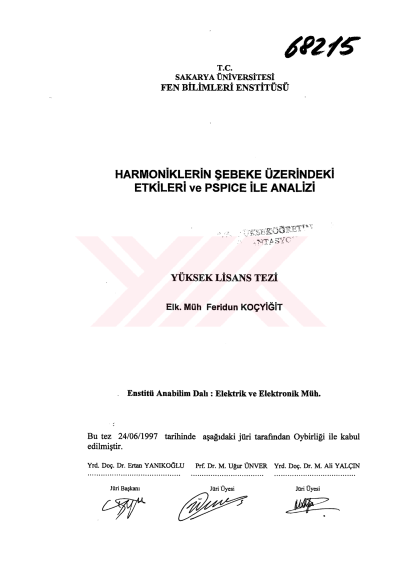

Harmoniklerin şebeke üzerindeki etkileri ve pspice ile analizi

ÖZET Anahtar Kelimeler: Harmonik, hannonik üreten kaynaklar, hannonik etkileri, harmonik analizi, hannonik sınırlar, filtre. Harmonikler, temel bileşenin tam katlı frekanslanndaki bileşenleridir ve temel bileşende bozulmaya yol açarlar. Non-lineer yükler şebekeden aldıkları saf sinüs dalga şeklini ürettikleri harmonikli akım ve gerilimler şeklinde şebekeye katarlar ve enerji kalitesini bozarlar. Bu çalışmada, önce harmonikler teorik olarak incelenmiş, hannonik üreten kaynaklar ve oluşan harmoniklerin şebeke ve etrafindaki tüketiciklere etkileri ele alınmıştır. Sonraki bölümlerde harmonik analiz yöntemleri açıklanarak, geliştirilen bilgisayar programı yardımı ile çeşitli dalga şekillerinin fourier analizleri yapılmıştır. Farklı ülkeler için THD ( Toplam Hannonik Distorsiyonu ) sınırlamaları karşılaştırılarak THD'yi istenilen sınırlar içerisinde tutulabilmesi için filtreler ayrıntılı olarak incelenmiş, birbirlerine göre avantaj ve dezavantajları belirlenmiştir. Aktif ve pasif filtrelerin birlikte kullanılmasının yararlan üzerinde durulmuştur. Aynca bir pasif filtre örneği ile ilgili simülasyon sonuçları verilmiştir.
