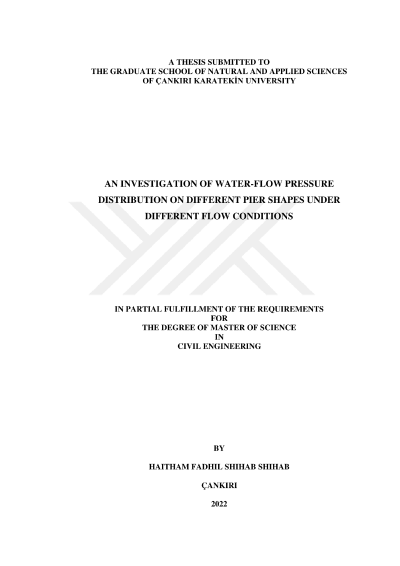

Farklı akış koşullarında farklı iskele şekillerinde su akış basıncı dağılımının incelenmesi

Köprü ayakları, köprünün en önemli parçası olarak kabul edilir. Bunların geometrisi, diğer tüm köprü bileşenlerini etkiler. Geometrinin şekli, hava akımı özelliklerinden dolayı ayak üzerindeki kuvvetleri etkiler. Bu nedenle, bu araştırmanın temel amacı, farklı tipteki ayak şekillerini kullanarak basınç ve su akış özelliklerindeki farklılıkları araştırmaktır. Bu amaca CFD ANSYS yazılım programı kullanılarak ulaşılmıştır. Mevcut sistem, Irak'ta uygulanan iki gerçek ayak tipini karşılaştırır ve ayak şeklini optimize eder. İncelemeler, Al-Muadam Köprüsü ve Demir Köprü'ye dayanılarak yapılmıştır. Bu iki türü seçmenin amacı, araştırmacının ayak şekli tasarımını optimize etmesini sağlayan farklı su hızlarına göre basınç dağılımını ve su akış davranışını anlamaktır. Çalışmada, ayak ön yüz şeklinin artmasıyla bir girdap oluşacağı ve basıncın yükseleceği anlaşılmıştır. Girdap çizgisi, köprü ayağının arkasında, ayak stabilitesi için büyük bir sorun teşkil eden bir skor üretecektir. Bu problemden kaçınmak için bu çalışmada, köprü ayaklarının ön yüzüne bir kavis ekleyerek ayak tasarımını optimize edilmiştir. Su akım basınçının köprü ayağının her iki tarafından ayrılması nedeniyle köprü ayağına gelen basınç düşürülmüştür. Anahtar Kelimeler: Köprü ayağı şekli, CFD, Su akış özellikleri
