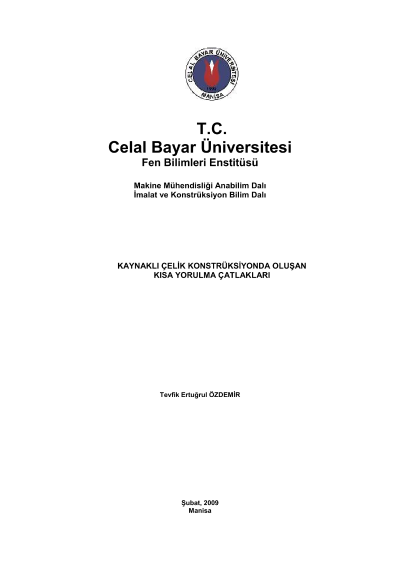

Kaynaklı çelik konstrüksiyonda oluşan kısa yorulma çatlakları

Bu çalışmada; 17Mn4 (P295GH) kazan çeliği ve AISI 304 paslanmaz çelik, TIG (Tungsten İnert Gas) kaynak yöntemi ile ER 309L kaynak dolgu malzemesi kullanılarak kaynaklanmıştır. Kaynaklı levhalardan çıkarılan numunelere sertlik taraması yapılmış ve standartlara uygun çekme deneyi numuneleri üzerinde çekme testi yapılmıştır.8 x 8 x 100 mm boyutunda hazırlanan numuneler, dört nokta eğmeye tabi tutularak, yorulma deneyi yapılmıştır. Malzemelere akma mukavemetinin altında gerilmeler uygulanarak, çatlak oluşuncaya kadar 100 000 devirde bir cihaz durdurulup, numuneler optik mikroskopta incelenmiştir. Numunede çatlak başlangıcı görülünce, çatlak başlangıcının fotoğrafı çekilip boyu ölçülmüştür. Çatlağın başlamasıyla birlikte incelemeler 50 000 devirde bir yapılmaya başlanmış ve her incelemede daha önce fotoğrafı çekilip, boyu ölçülen çatlakların tekrar fotoğrafı çekilip, boyları ölçülmüştür.Çalışmanın teorik kısmında ise, ANSYS programında modellenen iki boyutlu numunenin farklı gerilmeler için gerilme ve yorulma analizi yapılmış, numune üzerindeki gerilme dağılımları belirlenip, malzemelerin yorulma ömürleri mukayese edilmiştir. Ayrıca kaynaklı konstrüksiyon AISI 304 paslanmaz çeliği tarafında çatlak ihtiva edecek şekilde yeniden iki boyutlu olarak modellenmiş ve çatlak ucundaki J integrali değerleri bulunmuştur.Anahtar Kelimeler: ANSYS, Yorulma, Kısa yorulma çatlağı, Kırılma
