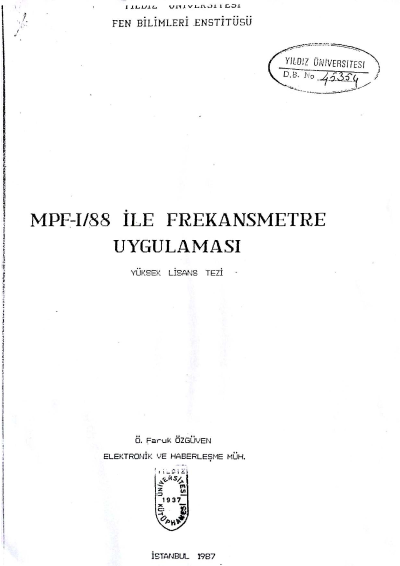

Mpf-ı/88 ile frekansmetre uygulaması

Bu çalışmada amaç MPF-I/88 mikroişlemci ile yapılabilecek uygulamalara bir örnek vermektir. Cihaz ilk açıldığında ilk başlama işlemini (cold start) yerine getirir. Eğer cihaz çalışırken sıfırlama sinyali gelirse çalışırken yeniden başlama (warm start) işlemini yerine getirir. Sisteme giriş ve çıkış işlemi yapabilmek için çeşitli portları vardır. Belirli adreslere yerleştirilen giriş ve çıkış birimleri LCD gösterge, yazıcı, klavye ve teyp giriş/çıkışıdır. MPF-I/88'in teype kaydetme şekli IBM-PC'ye benzerdir. Sisteme giriş/çıkış portlarını, bellek düzenini ve mikroişlemcinin çalışması için gerekli sinyali sağlayan CPU destekleyen lojik devreler mevcuttur. Sistem zamanlama devresi CPU için gerekli saat sinyalini üretir ve bu saat frekansını bölerek mikroişlemcinin çalışacağı frekansa getirir. Bekle lojiği sisteme giriş ve çıkış yapılacağı zaman CPU'yu bekletir. Bütün yazmaçları ve sistemdeki "latch"lari sıfırlamak için sistem sıfırlama devresi vardır.Kesme isteği lojiği CPU'nun yaptığı işlemleri bırakıp istenilen işlemi yerine getirmesi için gerekli sinyali üretir.8088'de adres ve veri yolunun "multiplex" olarak çalışması nedeniyle "bus buffer" ı kullanılır. Bellek çözücüleri iki ayrı bölümde incelenir. Bunlar RAM ve ROM çözücülerdir. Giriş ve çıkış port adreslerinide giriş/çıkış arabirimi belirler. Sistemi genişletebilmek için genişletme kartı kullanılır. Harici komut oluşturmak ve sistemi istenilen adresten başlatmak için "AUTO ROM" kullanılır. MPF-I/88'de "line Assembler" yazabilmek için monitor programında oluşturulan birçok komutları vardır. Tezde bu komutlar teorik olarak anlatılmıştır. Eğer bu komutların örnekleri görülmek istenirse MPF-I/88'in kullanıcı kitabına bakılabilir. 8088'in komutlarını bir programda incelemek için frekansmetre programı esnek olarak verilmiştir. Bu frekansmetre birim zamanda gelen darbelerin sayısını sayar. Bu birim zaman 1 sn olarak alınmıştır. Bilindiği gibi bu sistemde 8088 mikroişlemcisi kullanılmıştır. 8088 mikroişlemcisinin 14 yazmaçı vardır. Aritmetik ve bazı diğer işlemlerde bir değeri kontrol etmek için FL yazmaçı kullanılır. CPU'nun 20 tane adres yolu vardır. Dolayısıyla 1 MBaytlık adresleme yapabilir. 16 bitlik yazmaç 1MBaytı adresleyemez. Bu yüzden segment yazmaçlarına ihtiyaç duyulmuştur. Bazı dizi işlemlerinde ise SI ve DI yazmaçları kullanılır.
