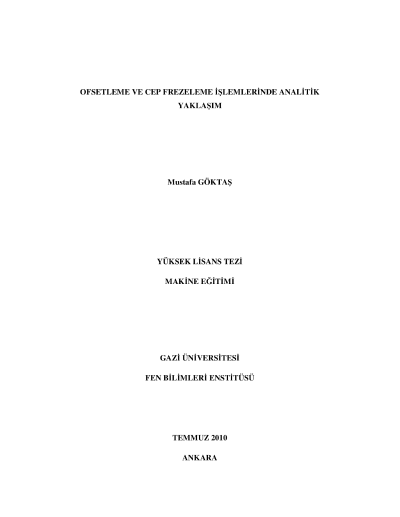

Ofsetleme ve cep frezeleme işlemlerinde analitik yaklaşım

Bu çalışmada CNC freze tezgâhlarında cep frezeleme operasyonları için cep profiline uygun ve hatasız takım yollarının türetilmesi amacıyla yeni bir ofsetleme algoritması geliştirilmiştir. Bu algoritmada, DXF dosya yapısından cep profiline ait veriler okunmuştur. Ofset çizgileri ve ofset yayları profili oluşturan unsurların analitik denklemleri kullanılarak hesaplanmıştır. Daha sonra hatalı kısımların atılması işlemini kolaylaştırmak için ofset çizgileri kesişim noktalarından kırılmıştır. Hatalı takım yollarının oluşmasına sebep olacak hatalı ofset kısımları atılarak ofsetleme operasyonu tamamlanmıştır. Algoritma, AutoCAD 2009 programında hazırlanan DXF verilerine dayalı olarak Delphi ortamında bilgisayar programında geliştirilmiştir. Böylece, farklı örnekler için ofsetleme algoritmasının doğruluğu kanıtlanmıştır.Anahtar Kelimeler: Ofsetleme, Unsur tanıma, Cep işleme, DXF
