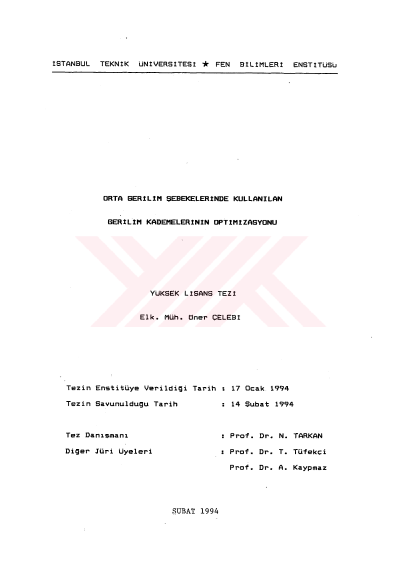

Orta gerilim şebekelerinde kullanılan gerilim kademelerinin optimizasyonu

BZET Bir arta gerilim şebekesi tasarlanırken, şebekenin toplam güç ihtiyacı, üretim tesislerine uzaklığı, iletim ve dağıtım gerilimi, enerji kaybı, cihazların uygunluğu, kablo hattı tesis edilecekse ideal güzergahın secimi gibi hususların gözönüne alınması gerekir. Dağıtım şebekeleri, salt ve indirici transformatör merkezleri, orta gerilim hatları, transformatör postaları ve nihayet alçak gerilim besleme kablolarından meydana gelir. Orta gerilim şebekelerinde kullanılan kablo ve cihazların maliyetleri ve imalat şekilleri gerilim kademelerine göre bir çok farklılıklar gösterir. Bu çalışmada, önce seçilen pilot bölgedeki mevcut orta gerilim şebekesinin toplam maliyeti bulunmuştur. Sonra sırasıyla 6,3 kV, 15 kV ve 34,5 kV gerilimlere göre tekrar tasarlanıp bu gerilim kademelerindeki şebeke maliyetleri hesap edilmiştir. Bu maliyetler kıyaslanarak bir gerilim maliyet grafiği çizilmiştir. Elde edilen maliyet değerlerinden gerilim yükseldikçe cihaz maliyetlerinin arttığı, bunun yanında kablo kesitlerinin dolayısıyla maliyetinin azaldığı görülmüştür. Cihaz maliyetlerindeki artmalar, kablo maliyetlerindeki azalmalardan daha az olduğundan seçilen pilot bölge için 34,5 kV gerilim kademesi optimum gerilim olarak hesap edilmiştir. -vı-
