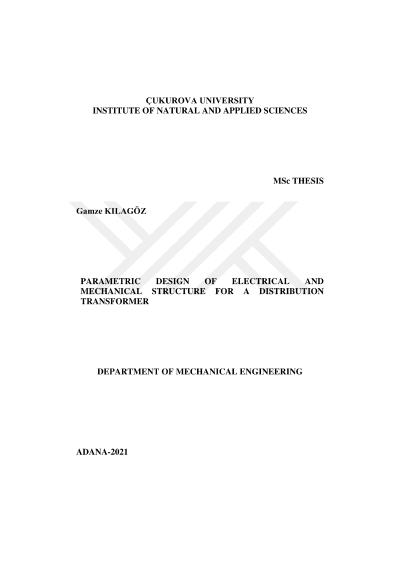

Dağıtım trafoları için elektrik ve mekanik yapının parametrik tasarımı

Tipik olarak, dağıtım transformatörlerin mekanik ve elektrik tasarımları, bir 3D yazılım paketleri kullanılarak gerçekleştirilir. Parametrik tasarım modellemesi, aynı konsept tasarımın farklı varyasyonlarını oluşturmak için kullanılır. Bu amaçla bazı özel yazılım ayarları ve ilgili özellikler kullanılır. Bu yazılım özellikleri; 3D tasarım programı yapılandırmaları, ilgili i-mantık özellikleri ve Excel ile görsel temel kodlama ve bazı analiz programlarıdır. Bu çalışmada, 25 kVA ile 4000 kVA güç aralığında hermetik ve yağlı genleşme tanklı tip dağıtılmış transformatörler parametrik olarak tasarlanmakta ve geliştirilmektedir. İlk olarak, ana modelin varyantlarını yapmak için ana konsept model üzerinde parametreleme işlemi gerçekleştirilir. Mekanik bir modeli parametreleştirmek için, modelin karakteristik parametrelerini ve varyantları elde etmek için bu parametrelerin nasıl değiştirileceğini açıklığa kavuşturmak gerekir. Genellikle karakteristik parametreler birden fazladır ve bazılarının belirli bir aralığı vardır. Bu nedenle burada dikkat edilmesi gereken nokta, modelin esnekliğini bozmayacak şekilde kullanılması ve incelenmesi gerektiğidir. Bu nedenle nihai ürünün standartlar dahilinde kalmasını sağlamak için parametrelerin doğru tanımlanması ve tasarım kurallarının eklenmesi gerekmektedir. Modeli çizdikten sonra, her bir tasarım durumu için otomatik güncelleme için tüm boyutlar makrolar ve VBA kodlaması kullanılarak matematiksel formüllere dönüştürülmelidir. İlk ihtiyaçlar ve veri analizi aşamasına girildikten sonra öncelikle bazı kural ve formüllere bağlı olarak elektriksel parçaların boyutları hesaplanacaktır. Ardından yazılım üzerinde sayısal boyutlar vermek için trafo genel olarak çizilir. Daha sonra Excel veri setleri kullanılarak her boyuta parametreler atanır. Tüm parametreler ve kurallar, Excel verilerinde gerekli tüm ayrıntılar tanımlandıktan sonra çizimlerden önce kolayca oluşturulabilir. Son olarak, tasarımın farklı varyantları, sadece ilgili tasarımla ilgili kritik parametrelerin tanımlanmasıyla otomatik olarak oluşturulabilir.
