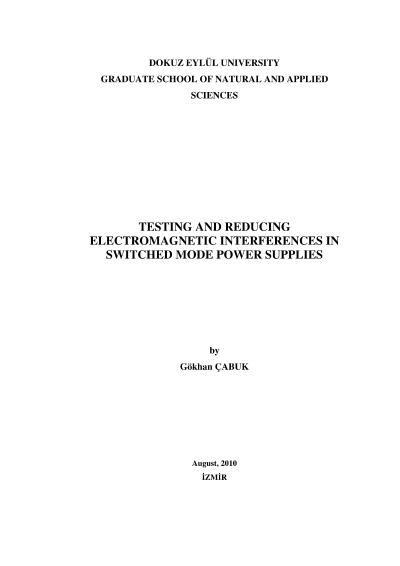

Anahtarlamalı güç kaynaklarında elektromanyetik gürültülerin ölçülmesi ve azaltılması

Çapraz çevirici, geniş uygulama alanlarından dolayı anahtarlamalı güç kaynakları (SMPS) çeşitleri arasında en çok tercih edilenlerden biridir. Düşük güç harcaması, düşük maliyet oranı, birden fazla çıkış gerilimi vermesi gibi özellikleri önem kazandırmış, bu nedenle cep telefonu şarj aletleri, bilgisayarlar, masa üstü set cihazları, televizyonlar gibi birçok alanda kullanılırlığı artmıştır. Bu tip çeviriciler, çalışma prensipleri ve elektromanyetik girişim (EMI) performansından dolayı tasarım esnasında fazladan dikkat gerektirirler. Bu tez SMPS'lerdeki EMI'yi azaltma yöntemlerini incelemekte ve son dönemlerde yaygın olarak kullanılan yayılmış spektrum frekans modulasyonu (FM) tekniğini tartışmaktadır. Çapraz çeviricinin darbe genişlik modulasyonlu (PWM) anahtarlama sinyaline uygulanan modulasyon tekniği analiz edilmiş ve EMI performansı üzerine etkileri araştırılmıştır. FM uygulanmış PWM sinyalinin spektrumu Fourier analizi kullanılarak teorik olarak hesaplanmıştır. FM teorisi ve çapraz çevirici çalışma prensipleri esas alınarak iki adet uygulama devresi tasarlanmıştır. FM ucu bulunan L6566B entegre devresi kullanılarak 24W'lık bir AC-DC çapraz çevirici tasarlanmıştır. Frekans modulasyonlu PWM sinyali ile sürülen 5W'lık bir DC-DC çapraz çevirici de tasarlanmıştır. Bu iki çeviricinin EMI spektrumu ölçülmüş ve test sonuçları verilmiştir. Bu sonuçlara göre FM tekniği daha iyi EMI performansı sağlamıştır.
