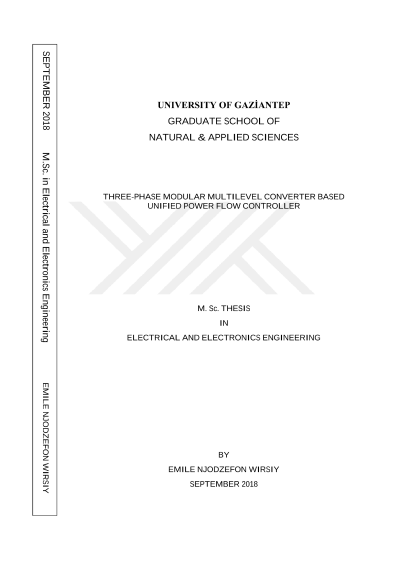

Üç-fazlı modüler çok sevıyelı dönüştürücü tabanlı bırleşık güç akışı kontrolörü

Güç sisteminin tüketiciler tarafından artan talebi karşılamak için esnek olması gerekmektedir. Esnek AC Ġletim Sistemi (FACTS) cihazları, bunu başarmak için güç elektroniği cihazlarını kullanarak bazı güç sistemi parametrelerini kontrol ederler. Birleşik Güç Akış Kontrol Cihazı (UPFC), FACTS cihazlarının en çok yönlü ve esnek olanıdır. UPFC‟nin modellenmesi, özellikle yeni bir tür gerilim kaynağı dönüştürücüsü (VSC) olan modüler çok seviyeli dönüştürücülerin (MMC) yeni tanıtımıyla kolay bir iş değildir. Çoğu model, UPFC'ler pratik olarak uygulandığında durumu gerçekten betimleyemeyen ortalama veya eşdeğer devre modelleridir. Bu tez, yarım köprü konvertörü alt modüllerinden oluşan bir MMC tabanlı UPFC'nin ayrıntılı bir modelini sunmaktadır. Bir MMC, Ġletim hattına (UPFC konfigürasyonu) bir tarafı seri, diğer tarafı ise paralel bağlı olarak sırt-sırta bağlı modda bağlanmadan önce bir benzetim ortamında tasarlanmış ve test edilmiştir. Bir dq aktif ve reaktif güç akış kontrol şeması önerilmiştir ve birçok simülasyondan elde edilen sonuçlar sunulacaktır. UPFC, seçilen hattaki aktif ve reaktif güç akışlarını aynı zamanda kontrol edebilir ve güç akış kontrol döngüleri aktifken, bara gerilimini dinamik olarak kontrol edebilir. Anahtar Kelimeler: Esnek AC Ġletim Sistemleri (FACTS), Birleşik Güç Akış Kontrol Cihazı (UPFC), Gerilim Kaynağı Çeviricisi (VSC), Modüler Çok Seviyeli Dönüştürücü (MMC), Yarım Köprü Alt Modülü, Gerçek ve Reaktif Güç Akışı Kontrolü ve Veriyolu Voltaj Kontrolü.
