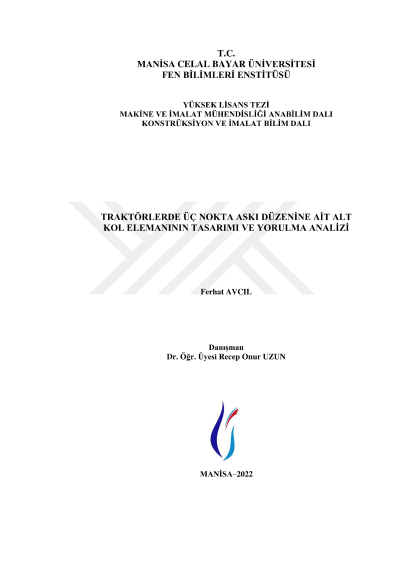

Traktörlerde üç nokta askı düzenine ait alt kol elemanının tasarımı ve yorulma analizi

Bu çalışmada, bir traktörde bulunan üç nokta askı düzeninin bir elemanı olan alt kaldırma kolunun tasarımı ve 55Cr3 ile 42CrMo4 çelikleri ele alınarak farklı konumlarda etkisi altında olduğu kuvvetler ile bunlara bağlı oluşan statik gerilme ve yorulma analizlerinin gerçekleştirilmesi amaçlanmıştır. Alt kaldırma kolunun tasarımı Solidworks programı ile gerçekleştirilmiştir. Analiz işlemeleri için Ansy Workbench yazılımı kullanılmıştır. Analizler için sisteme etki eden kuvvetler, alt kaldırma koluna ait maksimum yük kaldırma durumu, alt konum durumu, yatay konum durumu, üst konum durumu ve çeki durumu olacak şekilde ele alınmıştır. Ansys Workbench yazılımında malzemelerin özellikleri ve sınır şartları tanımlanmıştır. Buna göre, statik gerilme analizi çözüm bilgisi olarak toplam deformasyon asal gerilme ve elastik asal birim şekil değişim seçilmiştir. Ayrıca yorulma analizinde çözüm bilgisi olarak, x ve y eksenlerinde oluşan toplam deformasyonlar, yorulma ömrü, güvenlik faktörü seçilmiştir. Öncelikli olarak, maksimum yük kaldırma, alt konum, yatay konum, üst konum ve çeki olmak üzere farklı durumlarda statik gerilme analizleri yapılmıştır. Statik gerilme analizlerinin ardından yorulma analizleri gerçekleştirilmiştir. Analizler sonucunda, toplam deformasyon, asal gerilme, elastik asal birim şekil değişim gradyanları ile yorulma ömürleri, güvenlik faktörleri farklı her konum için belirlenmiştir. Buna göre; en yüksek asal gerilme maksimum yük kaldırma durumunda, en düşük asal gerilme ise çeki durumunda oluşmaktadır. Malzemelerdeki akma dayanımlarının farklılığından dolayı, aynı konumda elde edilen gerilmeler yaklaşık değerde olsa da malzemelerin sağladığı emniyet katsayıları farklıdır. Yorulma ömrü her iki malzeme içinde 10 6 çevrim olarak elde edilmiştir. Minumum güvenlik faktörü 55Cr3 çelik için 3,41; 42CrMo4 çelik için 2 olarak belirlenmiştir. Anahtar Kelimeler: 55Cr3, 42CrMo4, asal gerilme, toplam deformasyon
