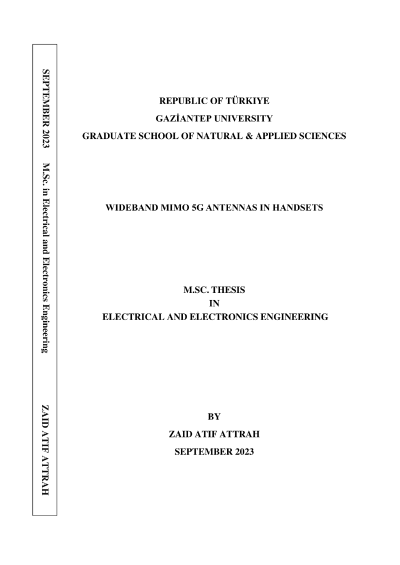

Telefonlarda geniş bant MIMO 5G antenleri

Bu çalışmada, 5G iletişim sistemleri için bir MIMO anten dizisi tasarımı önerilmiştir. Önerilen bireysel anten elemanı H-geometrisine inşa edilmiştir. Önerilen anten, mükemmel bir uyum katsayısı ile yeni radio (NR)n77, n78 ve n79 frekans bantlarına uyacak şekilde yönlendirilmiştir. Önerilen anten, bir dizi konfigürasyonuna yerleştirildiğinde, ilgilenilen tüm frekans bantlarında -15dB'nin altında mükemmel bir izolasyon elde edilir. Bunun için, dört eleman, 13.4mm×6mm×0.75mm'lik mükemmel bir boyut küçültme elde etmek için dikdörtgen bir FR-4 alt tabakasına yerleştirildi. MIMO dizisinin anten radyasyon veriminin ilgili frekans bandında %70 ila %88 aralığında olduğu bulunmuştur. Anten kazancının 4.5GHz'de maksimum 5dBi olduğu bulunmuştur. ECC cinsinden anten elemanları arasındaki maksimum korelasyon faktörü tüm frekans bandı için 0,004'ün altında bulunmuştur. Radyasyon paternlerinin, taşınabilir iletişim 5G cihazlarına uyması için farklı frekanslarda farklı yönlere dağıldığı bulunmuştur. Önerilen çalışma HFSS kullanılarak optimize edilmiş ve CST MWS kullanılarak doğrulanmıştır. S-parametreleri ve radyasyon paternleri açısından elde edilen sonuçlardan, anten mükemmel bir radyasyon özellikleri ve geliştirilmiş bant genişliği gösterir. Hem CST'den hem de HFSS'den elde edilen sonuçlar birbiriyle uyumluydu. Anahtar Kelimeler: H Şekli, NR bantları, 5G, MIMO, Dizi, CST MWS, HFSS.
