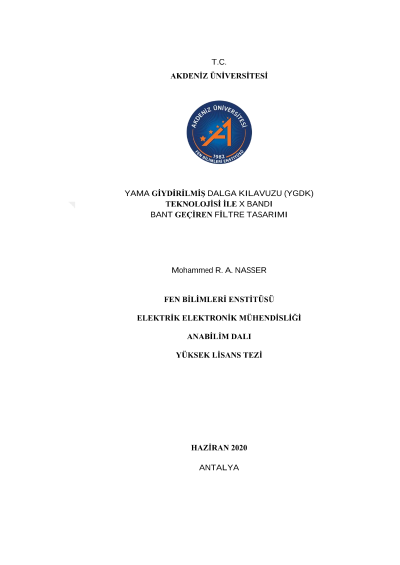

Yama giydirilmiş dalga kılavuzu (YGDK) teknolojisi ile X bandı bant geçiren filtre tasarımı

Düzlemsel bant geçiren filtreler temel olarak herhangi bir RF / Mikrodalga cihazının önemli bir parçası olarak kabul edilir. İletişim ve radar sistemlerine yönelik artan talepler, daha yekpare ve hafif yapılardan üstün performans sağlayan ve diğer devrelerle kolayca entegre edilebilen filtreler gerektirir. Bu tezde, metal dalga kılavuzları ile mikroşerit yapıların özelliklerini birlikte taşıyan Yama Giydirilmiş Dalga Kılavuzu (YGDK) adı verilen yeni bir düzlemsel teknoloji ele alınmaktadır. Bu tezde Yama Giydirilmiş Dalga Kılavuzu teknolojisini ve Çentikli Taban Yapılar (ÇTY) kullanarak iki adet üçüncü dereceden yekpare filtre tasarladık. Her iki tasarım da mikroşerit teknolojisiyle geniş bant adaptasyonu sağlamak için YGDK-Micro şerit konik geçişi kullanılmıştır. Çalışmada X-bandı uygulaması için tasarlanmış bir Geniş Bant bant geçiren filtre tasarlanmıştır. Filtre, YGDK ve YGDK'nın hem üst hem de alt düzlemine yüklenen iki tip Çentikli Taban Yapılar (ÇTY) tarafından oluşturulmuş olup 10 GHz'de kesirli bant genişliği (FBW = 40%) şeklidedir. Üretim kolaylıkları nedeni ile ayrıca C-bandı bölgesinde çalışan 6.175 GHz' merkez frekansında 500 MHz bant genişliğine sahip ilk huzme genişliği (FBW = 8.3%) olan bir filtredir. YGDK'nın üst düzleminde YGDK ve 3-ÇTY hücreleri aracılığı ile oluşturulmuştur.
