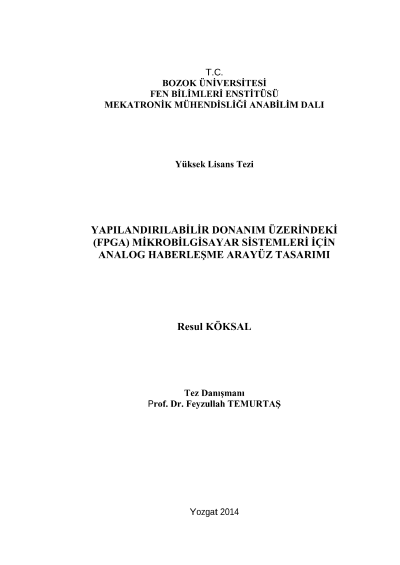

Yapılandırılabilir donanım üzerindeki (FPGA) mikrobilgisayar sistemleri için analog haberleşme arayüz tasarımı

Bu çalışmada, yapılandırılabilir donanım tabanlı sistemler ve bu sistemler üzerinde gerçekleştirilen eğitimsel amaçlı mikrobilgisayar sistemleri için analog arayüz tasarımı yapılmıştır. Tasarlanan arayüz ile eğitimsel amaçlı mikrobilgisayar sistemlerinin analog sinyalleri işlemelerine katkı sağlanması hedeflenmiştir. Analog haberleşme arayüz modülü, modüler yapıda olup temel olarak altı modülden meydana gelmiştir. Birinci modül; sistemin çalışması için gerekli frekanslar üretilmiştir. İkinci modül; yapılandırılabilir donanım ile çevre birimlerinin haberleşebilmesi için standart bir i2c protokolü tasarlanarak WM8731 audio kodek entegresi için gerekli register ayarları yapılmıştır. Üçüncü modül; analog girişten seri olarak alınan datalar 8-bit paralel sinyale dönüştürülmüştür. Dördüncü modül; 8-bit paralel veriler hafızaya kayıt edilmiştir. Beşinci modül; hafızadan alınan 8-bit paralel veriler seri sinyale dönüştürülerek analog çıkışa aktarılmıştır. Altıncı modül; tasarlanan analog haberleşme ara yüzü BZK.SAU.FPGA mikrobilgisayar sistemine uyarlanmıştır.
